Antes de colocar uma Viga, vá para Definições de Viga para ajustar a sua geometria de núcleo, altura, posicionamento e cortes de fim.
Ver Painel Posicionamento de Viga
Para colocar uma Viga, escolha um dos Métodos de Geometria (métodos de input) da Caixa de Informações.
Viga Simples
1.Escolha o método de Viga Simples na Caixa de Informações.
Nota: se estiver a desenhar uma viga inclinada, só está disponível o método Viga Simples.
2.Clique duas vezes para colocar cada fim da Viga.

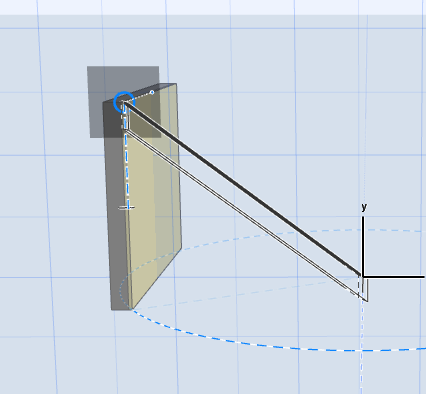

3.Na Janela 3D:
–Vincule os pontos finais a elementos existentes
–Clique em Shift para restringir a entrada a um plano de edição.
Nota: se a Viga já tiver um ângulo de inclinação definido (em Definições ou na Caixa de Informações), o ângulo de inclinação prevalece independentemente da restrição.
Para uma Viga inclinada, veja Criar uma Viga inclinada.
1.Escolha o método de Viga Em Cadeia na Caixa de Informações.
2.Clique em sucessão para colocar segmentos de uma Viga em cadeia.
Este método de input é análogo à criação de uma Parede em cadeia.
Ver Desenhar uma Cadeia de Paredes.
Na Janela 3D:
–Vincule os pontos finais a elementos existentes
–Clique em Shift para restringir a entrada a um plano de edição.
Viga Rectangular/Rectangular Rodada
Escolha um destes métodos no pop-up do ícone Viga Rectangular:
•Para uma viga rectangular normal, clique duas vezes para definir os seus dois cantos opostos.
•Para um rectângulo rodado, clique duas vezes para definir um lado do rectângulo, incluindo o vector de rotação, depois arraste e volte a clicar para completar.

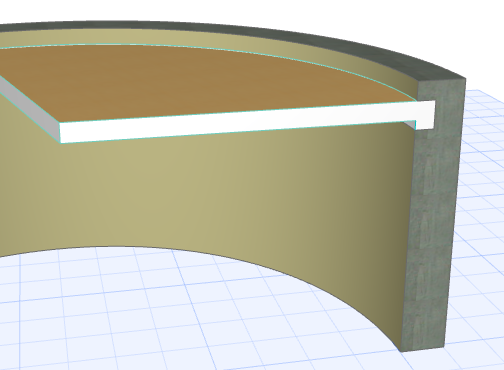

Para criar uma Viga curvada horizontalmente, execute uma das seguintes acções:
Inserção de Viga Curva a partir da Caixa de Informações
Escolha uma dos três métodos de input curvos. Estes métodos são análogos à criação de uma Parede curva.
Ver Desenhar uma Parede Curva.
Outras Formas de Criar Vigas Curvadas Horizontalmente
•Criar segmentos de Viga curvos como parte de uma Viga Em Cadeia.
•Seleccione um Viga recta em Planta, depois utilize os comandos da palete de contexto para a curvar ou edite utilizando a tangente.

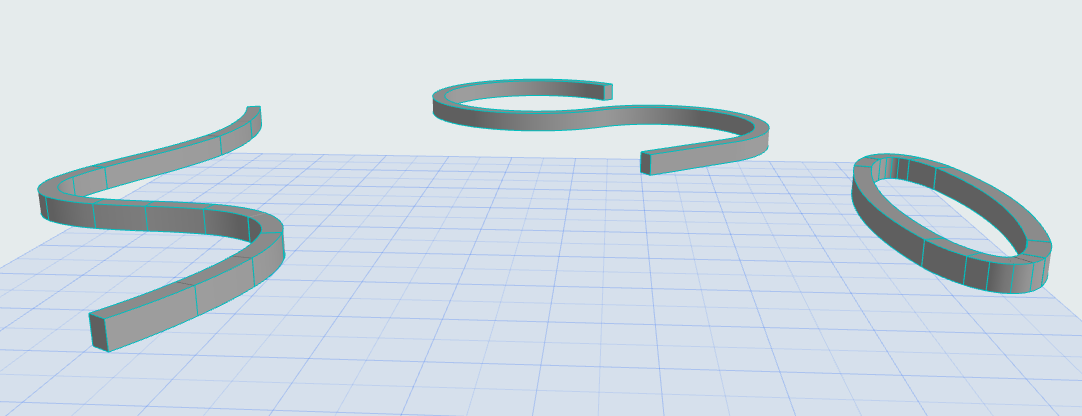

•Vara Mágica: esboce as formas de elementos de desenho curvos com a Vara Mágica.
