Auto-Intercepção de Vigas com Outras Vigas
Quando duas Vigas se intersectam, o Archicad limpa automaticamente os cruzamentos, e as intersecções em T e L, se a propriedade Opções > Intercepção Automática estiver activada.

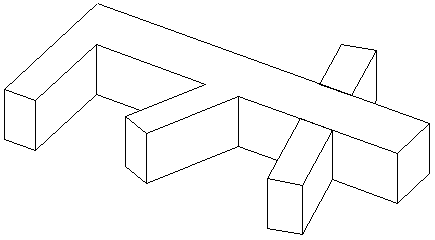

Se um dos topos da viga adjacente terminar dentro do contorno da outra Viga, será automaticamente ajustado ao eixo de referência. A aparência da intersecção 3D será corrigida da mesma forma, desde que as vigas tenham a mesma prioridade de intersecção.

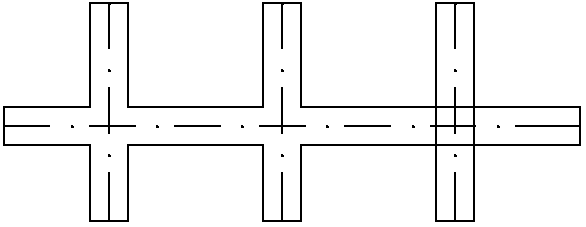

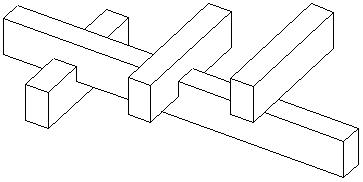

As intersecções de Vigas também serão limpas, se as Vigas que se cruzam estiverem em cotas altimétricas diferentes. Se as Vigas se cruzarem, sem que as linhas de referência se intersectem, a intersecção será corrigida, em função das respectivas prioridades de intersecção.

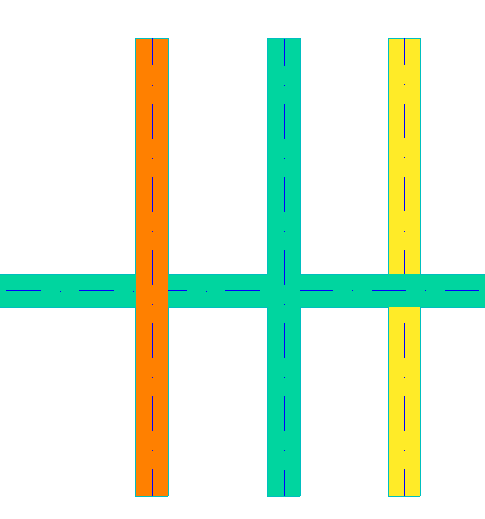

Tramas de superfície de vigas em planta
Ver Utilizar Vegetais para Prevenir Intersecções.
As Vigas podem ser cortadas por Coberturas ou Membranas.
Ver Cortar Elementos pela Cobertura/Membrana.
Pode cortar uma Viga por uma Cobertura Plano-simples.
Ver Cortar para Cobertura Plano-Simples.
Utilize Ajustar Elementos a Lajes para ajustar Vigas horizontais a níveis específicos de uma ou mais Lajes localizadas acima e/ou abaixo delas.
Ver Ajustar Elementos a Lajes.
Para informações sobre o modo como as intersecções (junções) funcionam entre os elementos construtivos:
