Atributos de Perfil estão disponíveis para Paredes, Pilares, Vigas, Componentes de Barra ou Itens da Biblioteca.
Nota: os perfis para itens da biblioteca estão disponíveis apenas para elementos GDL que incluam uma opção de selecção de perfil - como os Parede Cortina e Componentes da Escada.
Aplicar um perfil a um elemento nas definições do elemento ou no Gestor de Perfis.

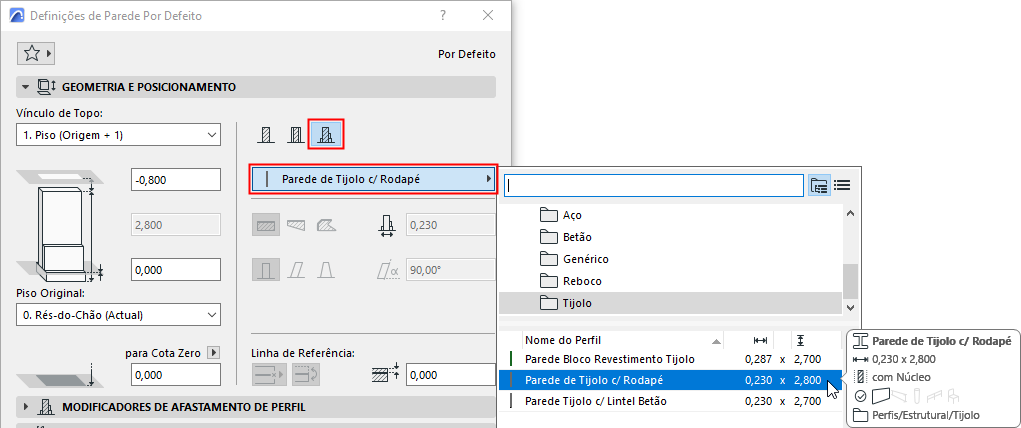

A partir das definições do elemento (parede, viga, coluna):
1.Abra as definições do elemento.
2.No Painel de Geometria e Posicionamento, clique no ícone "Perfil Complexo".
3.Utilize o pop-up para seleccionar um perfil.
Nota: este pop-up lista perfis cuja definição "Utilizar com" inclui o seu tipo de elemento: ver "Utilizar com" - definir a disponibilidade do perfil

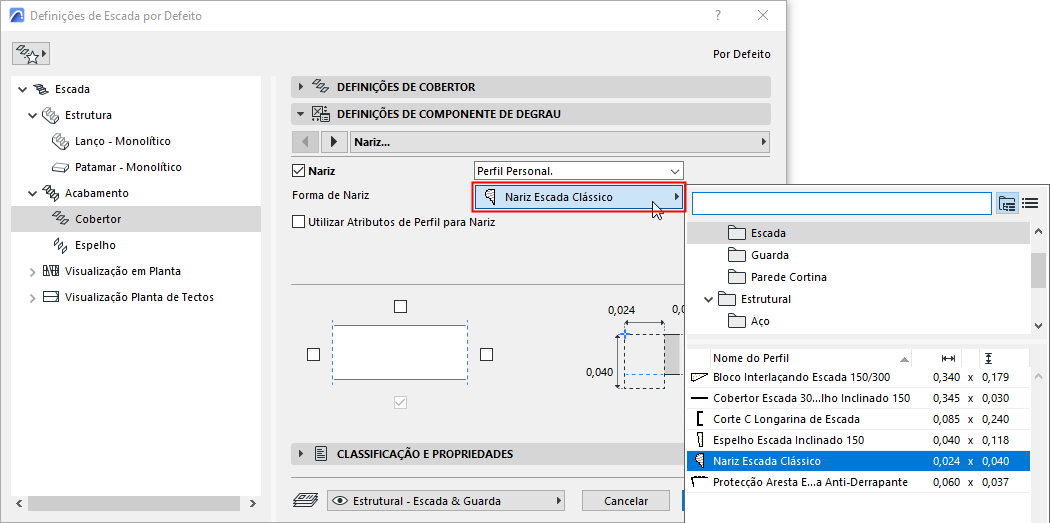

A partir das definições de componente (Guarda, Escada, Parede Cortina):
Por exemplo: escolha uma estrutura de perfil para componentes de guarda, moldura de Parede Cortina, Cobertor de Escada.
1.Abra as definições do elemento.
2.Utilize o pop-up do componente para seleccionar um perfil.
Do Gestor de Perfis
1.Na janela do modelo, seleccione um ou mais elementos.
2.No Gestor de Perfis, seleccione no pop-up Escolher Perfil.
3.Clique em Aplicar.
