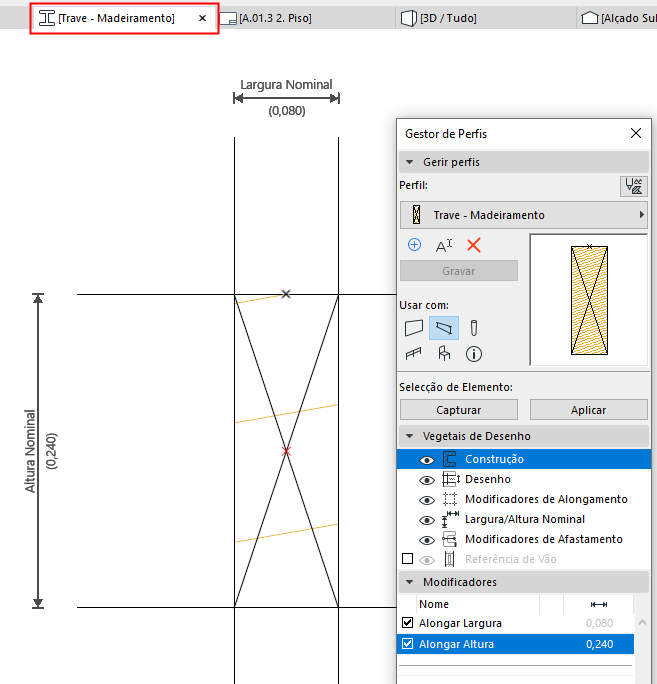

Para editar um Perfil Complexo, irá utilizar o Editor de Perfil - uma janela de edição 2D separada que se abre automaticamente sempre que abre um Perfil para editar.
1.Abra o Gestor de Perfis e seleccione um perfil para editar.

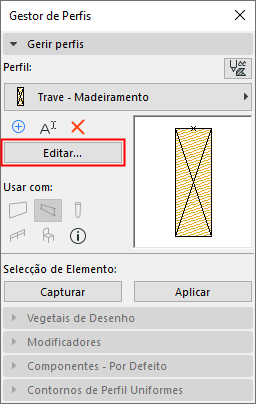

2.Clique em Editar.
O Perfil seleccionado abre no Editor de Perfil.

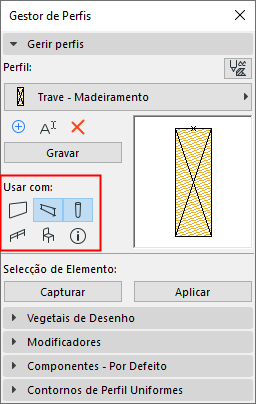

"Utilizar com" - definir a disponibilidade do perfil
No Editor de Perfil:
1.Clique em Editar
2.Clique num ou mais ícones para disponibilizar este perfil para determinadas ferramentas: paredes, colunas, vigas, componentes de guarda ou itens de biblioteca.
Nota: os perfis para itens da biblioteca estão disponíveis apenas para elementos GDL que incluam uma opção de selecção de perfil - como os Parede Cortina e Componentes da Escada.
Criar/Editar Componentes do Perfil
No Editor de Perfil:
Utilize a ferramenta Trama para desenhar ou editar a secção transversal do perfil complexo. Só estão disponíveis ferramentas de desenho 2D.

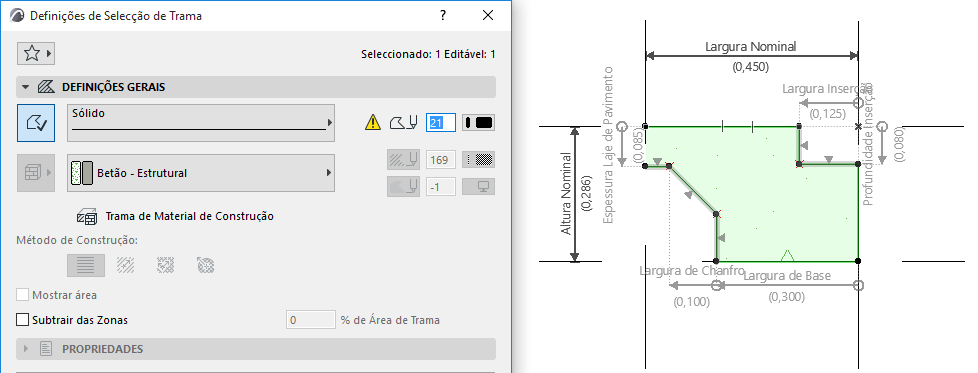

Seleccione o elemento de trama; depois, utilize Definições de Selecção de Trama para atribuir o Material de Construção e o Tipo de Linha de Corte.
•Só Pontos Quentes e Tramas desenhados com a ferramenta Trama farão parte do perfil guardado.
•Os outros elementos 2D adicionados ao Editor de Perfil (linhas, cotas, etc.) podem ser utilizadas como apoios locais ao desenho, mas não terão nenhum efeito na aparência do perfil complexo. Estas ajudas de desenho situam-se no Vegetal de Modelação “Desenho” do Gestor de Perfil.
•Tramas sobrepostas são suportadas e serão recortadas com base na sua Prioridade de Material de Construção no nível do elemento colocado.
•A Origem de Perfil é um ponto de referência significativo. Ver Origem de Perfil na Janela de Editor de Perfil.
Utilize os outros controlos do Gestor de Perfis para editar a geometria e o comportamento do Perfil:
