Para criar uma Cobertura de Mansarda, deseja uma Cobertura Multi-plano com dois níveis diferentes para acomodar duas cumeeiras distintas.

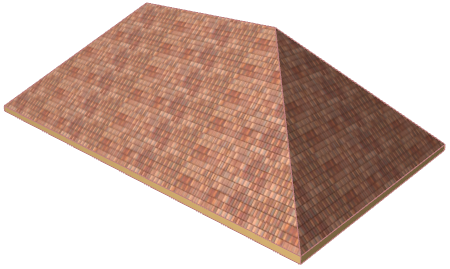

1.Comece com uma Cobertura de Quatro Águas comum.
2.Seleccione a Cobertura.

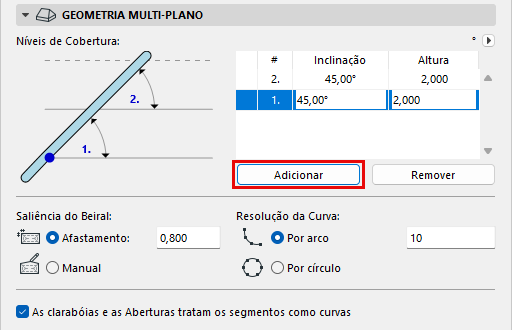

3.No plano Geometria Multi-plano das Definições de Cobertura, clique em Adicionar para adicionar um novo nível de Cobertura.

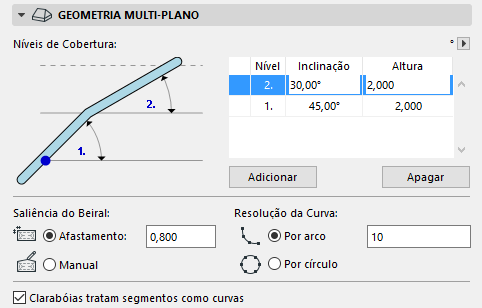

4.Ajuste as cumeeiras de cada nível. Neste exemplo, o primeiro nível, o mais inclinado, é de 60 graus. O superior, o nível mais plano, é de 30 graus.
5.Ajuste a elevação do Nível 1 de modo a que termine (e o Nível 2 inicie) em 2000 mm.
6.No painel Modelo das Definições de Cobertura ajuste as superfícies conforme desejado.
7.Altere quaisquer outras Definições de Cobertura conforme necessário. No nosso exemplo, definimos o afastamento da saliência do beiral para 0.

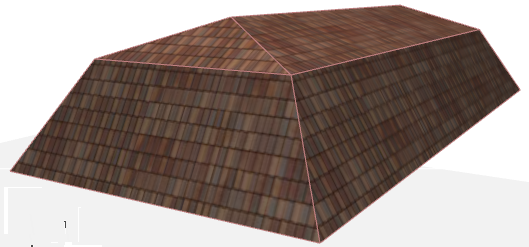

8.Clique em OK para fechar as Definições de Cobertura. A Cobertura de mansarda está completa.
Conforme a necessidade, defina os atributos personalizados para os planos individuais da cobertura da mansarda, alterando os parâmetros em Personalizar Definições de Plano, disponíveis na Palete de Contexto durante a edição.
Ver Personalizar Plano da Cobertura.
Por exemplo, pode empenar plano de cobertura em cada extremidade do nível superior da Cobertura para criar uma Cobertura "Gablet".
Ver Cobertura "Gablet".
Pode continuar a editar a geometria dos Níveis de Cobertura.
Ver Editar Cobertura.
