Cortar Elementos Seleccionados Múltiplos: Corte Automático
Utilize o fluxo de trabalho Corte automático se desejar adaptar elementos múltiplos seleccionados entre si, utilizando a lógica de corte por defeito sem quaisquer solicitações especiais sobre que peças devem permanecer e ser eliminadas, e sem especificar que Cobertura ou Membrana deve executar a tarefa de corte.
Para um fluxo de trabalho mais específico em condições especiais, ver: Cortar Elementos para Cobertura: Corte Manual.
Para mais informações sobre o comando de corte de elementos normal, ver: Cortar Elementos Utilizando a Tesoura.
A lógica de corte por defeito funciona como se segue:

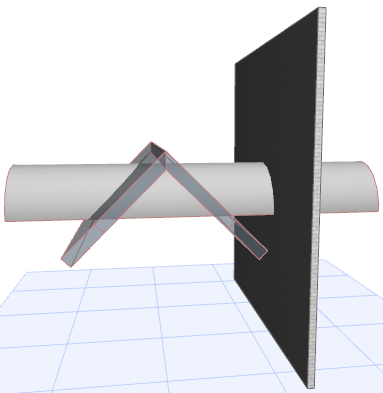

1.Pode seleccionar múltiplos elementos que incluam um ou mais Coberturas ou Membranas.

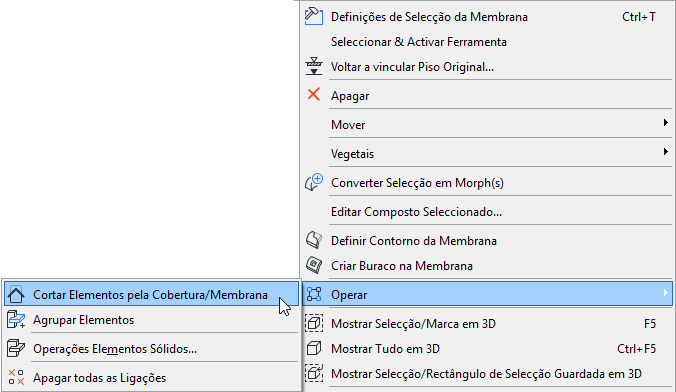

2.Seleccione o comando Modelação > Vincular > Cortar Elementos pela Cobertura/Membrana (ou utilize o menu de contexto ou a barra de ferramentas Standard).
3.A partir da caixa de diálogo Cortar Elementos, seleccione Utilizar Coberturas/Membranas por defeito da selecção actual e clique em Cortar.

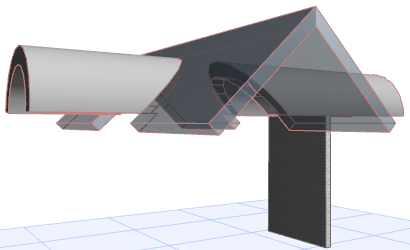

4.O Archicad utilizará automaticamente todas as Coberturas e Membranas na selecção para se adaptarem entre si e outros elementos de modelo seleccionados, como se segue:
•Coberturas e Membranas adaptam-se entre si de modo a que quaisquer peças de elemento que recaiam sobre o outro corpo de corte sejam eliminadas. Ou seja, as partes exteriores permanecem; o que recai dentro é cortado (a prioridade de intersecção entre Coberturas e Membranas cortadas é determinada pelos respectivos Materiais de Construção.)
•Os corpos de corte das Coberturas e Membranas envolvidas são agrupados num único corpo de corte.
•Este corpo de corte continua a cortar os elementos de modelo que não sejam Coberturas ou Membranas (p.ex. Paredes), tal como é eliminado o que recai fora da estrutura da Cobertura/Membrana.
Este processo é feito de modo automático e imediato e sem que efectue qualquer outra inserção.
Ver as seguintes descrições:
