Cortar Elementos para Cobertura: Corte Manual
Utilize o fluxo de trabalho Corte manual se pretender cortar um ou mais elementos de modelo por uma Cobertura ou Membrana específica, enquanto decide que partes (p.ex. dentro ou fora) dos elementos cortados devem permanecer.
Para a lógica de corte automático, para cortar vários elementos seleccionados automaticamente num único passo, ver: Cortar Elementos Seleccionados Múltiplos: Corte Automático.
Para mais informações sobre o comando de corte de elementos normal, ver: Cortar Elementos Utilizando a Tesoura.

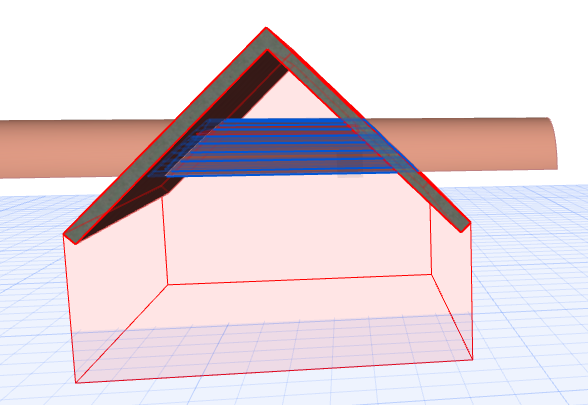

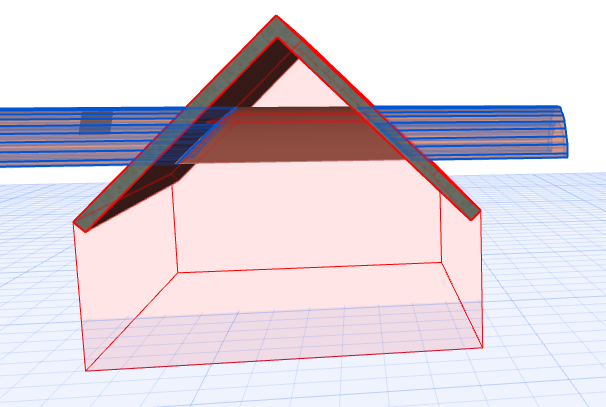

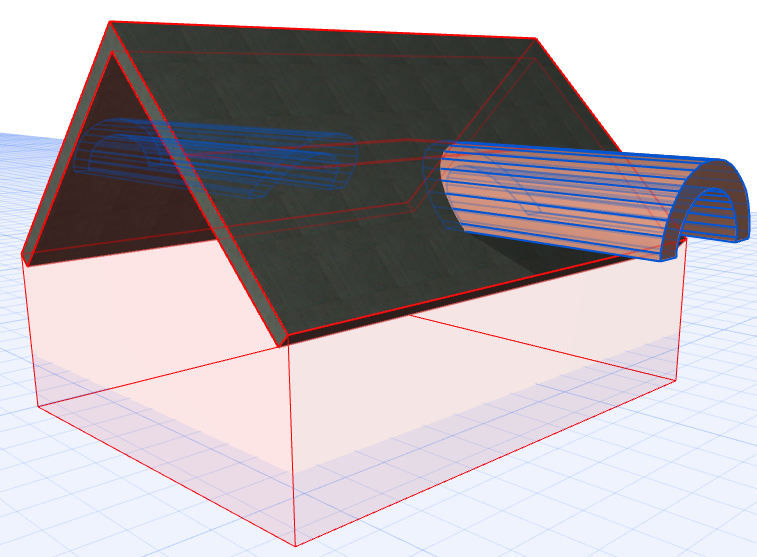

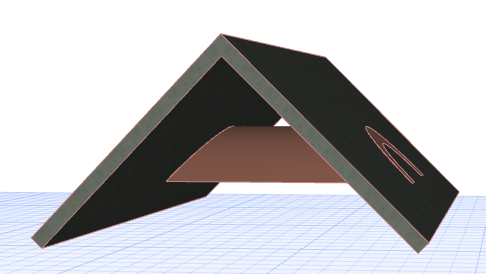

Suponha que tem duas Membranas intersectantes conforme apresentado. (Uma Membrana em forma de V e uma Membrana em forma de túnel a percorrê-la.) Deseja cortá-las de modo a que
•apenas aquela parte da Membrana com forma de túnel que está dentro a Membrana em V deve permanecer; e
•as partes exteriores do túnel devem ser eliminadas; e
•a Membrana em forma de V deve ser cortada para fazer vãos para o túnel
A lógica do corte automático não será suficiente; acabará por ter a parte interior em falta e não é isso que pretende:
Ver Cortar Elementos Seleccionados Múltiplos: Corte Automático.
Em vez disso, utilize o seguinte fluxo de trabalho de corte:
1.Seleccione a Membrana que deseja cortar (o túnel).
2.A partir do menu de contexto, escolha Vincular > Cortar Elementos pela Cobertura/Membrana (também disponível na barra de ferramentas Standard).
3.Agora tem de seleccionar o elemento de corte.

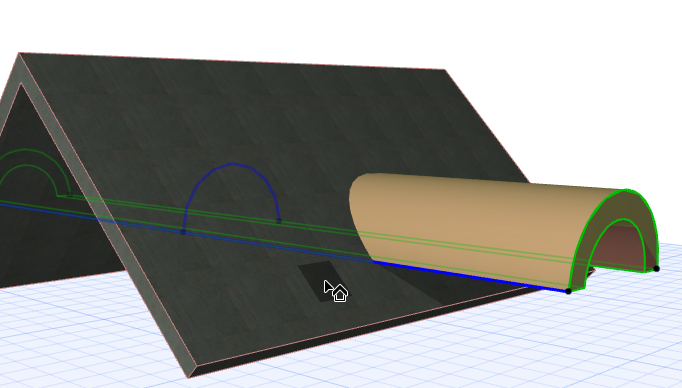

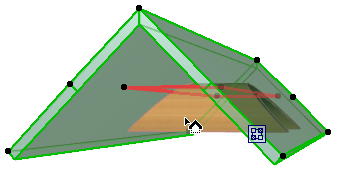

Note que o cursor mudou para uma cobertura pequena. Utilize-o para clicar no elemento a utilizar como elemento de corte (aqui, a membrana com forma em V com feedback vermelho).
Nota: se os Corpos de Corte não estiverem ligados, aparecerão aqui automaticamente durante a operação de corte.

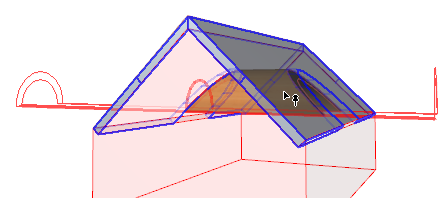

•Agora, tem de seleccionar a parte do túnel que pretende manter. Mova o cursor sobre as partes do túnel (dentro e fora da membrana em V) e observe como o feedback azul as identifica: isto indica as opções relativas às partes do túnel que podem ser retidas depois do corte:

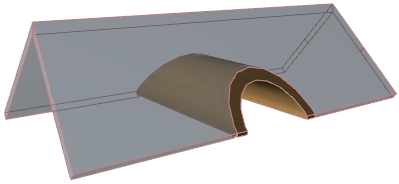

4.Se pretender manter a parte que está dentro, clique nessa parte. O corte é efectuado.
Nota: alternativamente, faça Ctrl-click em uma das partes para eliminá-la. O feedback apresentará sempre a azul a parte que será mantida.
Agora tem de cortar o outro elemento, a Membrana em forma de V, para cortar vãos para o túnel. Repetir o processo de corte:
1.Seleccione a Membrana que pretende cortar (a Membrana em V).
2.A partir do menu de contexto, escolha Vincular > Cortar Elementos pela Cobertura/Membrana (também disponível na barra de ferramentas Standard).
3.Agora, com o curso de cobertura pequena, tem de seleccionar o elemento de corte: neste caso, o túnel. Agora, será apresentado com feedback vermelho.

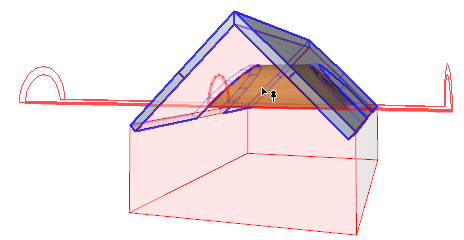

4.Agora, tem de seleccionar a parte da Membrana em V que pretende manter. Mova o cursor e veja como o feedback identifica as opções relativas às partes que podem ser mantidas depois do corte:
5.Clique na parte da membrana em V a manter. O corte é efectuado.
