Utilize Sobreposições Gráficas para aplicar o aspecto predefinido (cor, trama) a elementos do modelo por vista, de forma a transmitir informação rapidamente.
Por exemplo:
•Visualização de elementos em diferentes cores com base no seu Estado de Renovação
•Visualização de todas as paredes de reboco em azul
•Realce de um grupo de zonas que estão interligadas (p. ex., áreas não aquecidas)
•Realce de todos os elementos de uma determinada categoria acústica ou categoria de fogo

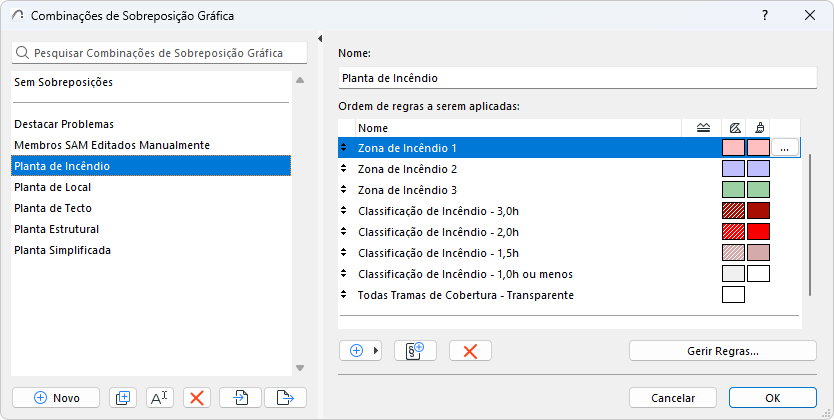

Zonas por Categoria de Fogo
A Etiqueta de Informações do elemento lista as Regras de Sobreposição Gráfica em efeito para este elemento:
Aplicar Regras de Sobreposição Gráfica
Há duas maneiras de atribuir uma Sobreposição Gráfica:
•Por Combinação de Sobreposição Gráfica: uma Combinação de Sobreposição Gráfica é um conjunto de Regras de Sobreposição Gráfica, aplicado numa determinada ordem aos elementos de acordo com os critérios da Regra.
•Por Filtro de Renovação: o Filtro de Renovação define quais os elementos (por Estado de Renovação) que devem ser exibidos com uma sobreposição
A Combinação de Sobreposição Gráfica e o Filtro de Renovação são guardados com as definições de cada vista. Para qualquer vista, as Regras da Combinação de Sobreposição Gráfica são aplicadas primeiro. As regras aplicadas pelo Filtro de Renovação são as de prioridade mais baixa.
Excepção: não pode definir uma Combinação de Sobreposição Gráfica ou um Filtro de Renovação para vistas que são baseadas no Corte Reconstruído Manualmente ou do tipo Desenho ou Marcador Alçado.
Regras de Sobreposição Gráfica
Combinações de Sobreposição Gráfica
Excepções: Quando Sobreposições Não se Aplicam
Critérios de Superfície em Regras de Sobreposição Gráfica e Detecção de Colisão
