Definir Referência de Marcador para Marcador de Origem

Siga estes passos para definir informação de referência para marcadores de origem de Secções, Alçados, Alçados Interiores, Pormenores e Folhas de Trabalho.

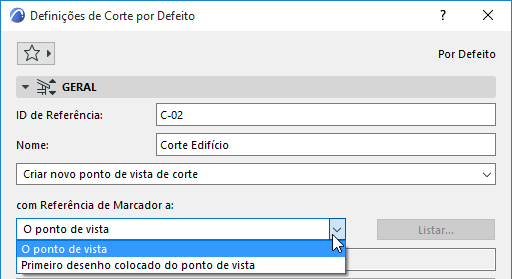

Ao colocar um novo Marcador de Origem na Planta, para criar um Ponto de Vista, as Definições da Ferramenta oferecem duas possibilidades para definir a Referência do Marcador:

•o Ponto de Vista, ou

•o primeiro Desenho colocado do Ponto de Vista. (“Primeiro” significa o primeiro Desenho elegível listado no Livro de Layouts do Navegador.)

Por exemplo, a Secção seguinte foi definida para apresentar a informação do primeiro Desenho colocado criado a partir deste Ponto de Vista.

Se seleccionar “primeiro Desenho colocado”, e ainda não tiver sido colocado nenhum Desenho, o marcador apresentará um Texto Automático (como #DrgID), que, uma vez colocado o Desenho, será substituído pela informação relevante.

A mesma informação do marcador é mostrada no Painel Marcador da Caixa de Diálogo de Definições.

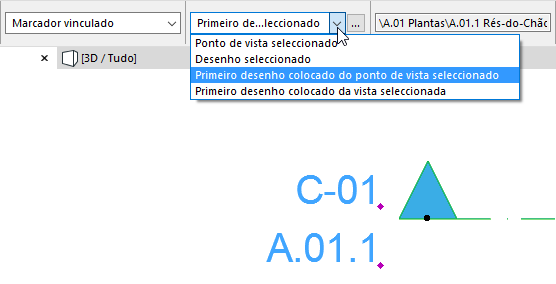

Se seleccionar um Marcador de origem já colocado e abrir as Definições de Selecção ou a Caixa de Informações, terá duas escolhas adicionais, porque o Ponto de Vista pode ter já Desenhos ou Vistas criados a partir dele:

•o desenho seleccionado

•o primeiro desenho colocado da vista seleccionada

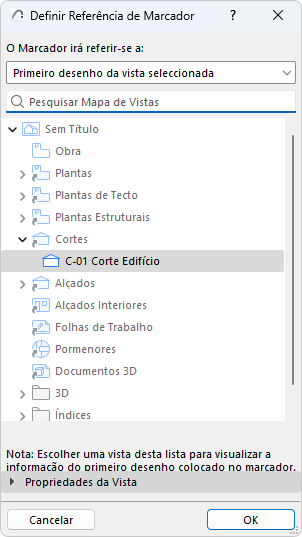

Seleccionar uma destas opções abre uma caixa de diálogo com o Livro de Layouts ou o Mapa de Vistas do Navegador. Os Desenhos/Vistas elegíveis estão disponíveis para selecção (ou seja, os que tiverem sido criados a partir do Ponto de Vista de Secção seleccionado); os outros itens estão a cinzento não podem ser seleccionados.

Nota: A opção de referência a uma Vista está disponível se o Desenho se encontrar no Livro de Layouts de outro projecto (e não estiver, por isso, listado na caixa de diálogo “Definir Referência de Marcador”).

Ver Colocar vista de projecto externo (comando do menu).

Como não se pode referir ao Desenho, poderá referir-se à Vista (no Projecto actual), a partir da qual o Desenho foi criado (no outro Projecto). Os marcador apresentará os dados do primeiro Desenho criado a partir desta Vista como Texto Automático (e.g. #Nome do Desenho, #DrgID). Quando o Livro de Layouts que contém o Desenho de referência for aberto, juntamente com o Projecto que contém o Marcador, este acrescentará os dados correctos.

A informação que aparece no Marcador é previsualizada no campo de texto Referência a, desde que o item referido (como o Desenho) já exista no Projecto.
