Limite Vertical do Alçado Interior

Defina o limite vertical do Alçado Interior manualmente (nas Definições) ou graficamente, na janela Alçado Interior.

Definir Limite Vertical AI nas Definições

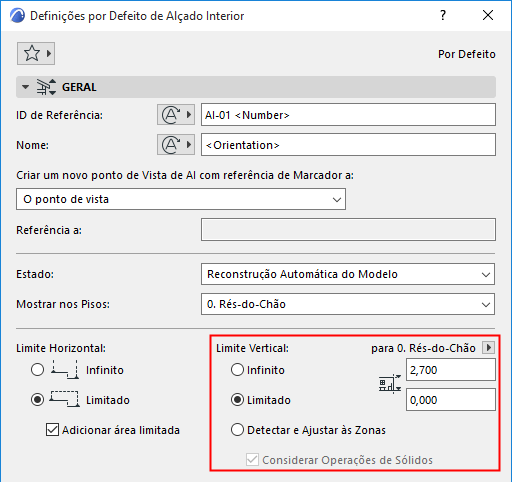

O alcance vertical de um ponto de vista AI é definido manualmente pelo utilizador no Painel Geral das Definições de Alçado Interior ou na Caixa de Informações.

Ver Definições da Ferramenta Alçado Interior (AI).

Cada Vista AI (i.e. cada segmento da Polilinha Limite de Compartimento) pode ter um Alcance Vertical diferente, se desejado: seleccione a opção Limitado e indique os limites desejados.

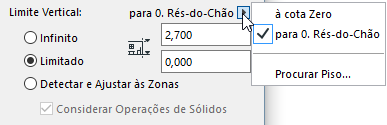

Use este pop-up para definir se este Alcance Vertical deve ser medido a partir da Origem do Projecto, ou do Piso Original do Alçado Interior (o piso em que foi colocado).

Detectar e Ajustar às Zonas

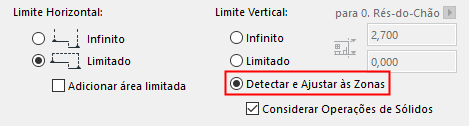

Se quiser que a geometria do Alçado Interior corresponda a uma Zona, seleccione a opção de Alcance Vertical Detectar e Ajustar às Zonas no painel Geral das Definições de Alçado Interior.

Se for detectada uma Zona, a sua altura será utilizada como Alcance Vertical do Alçado Interior seleccionado.

As Zonas editadas por Operações Elementos Sólidos também são calculadas com rigor, desde que marque a opção Considerar Operações de Sólidos. Por exemplo, uma Zona cortada por uma cobertura inclinada terá uma altura variável. Esta variação será correctamente reflectida em cada Ponto de Vista do Grupo de Alçados Interiores.
