Elemento Composto ou Básico
Que Plano é utilizado para Calcular a Área Projectada do Componente?

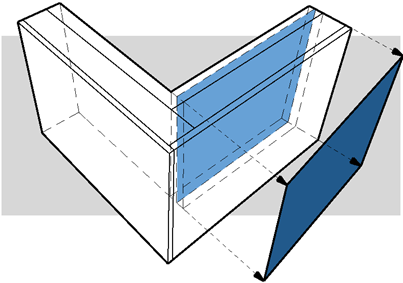

Parede recta regular
O plano vertical que corre através do centro do componente.

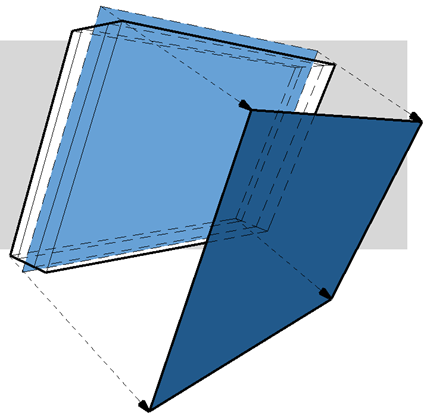

Parede inclinada
O plano inclinado que corre através do centro do componente.

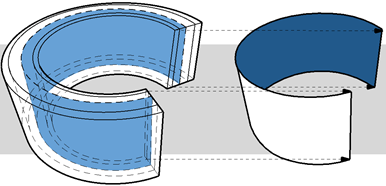

Parede curva
O plano do cilindro vertical que corre através do centro da componente.
Parede inclinada curva
O plano do cone que corre através do centro da componente.
Parede inclinada dupla
O plano da componente de espessura variável que está próximo da linha de referência da parede.

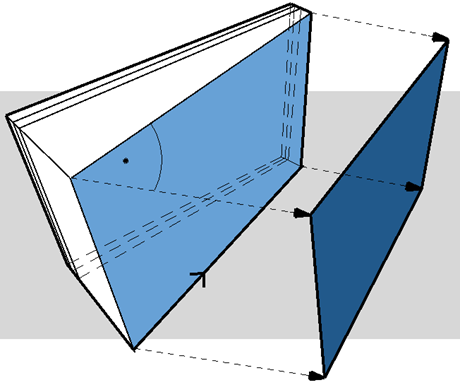

Parede Trapezoidal
O plano da componente de espessura variável que está próximo da linha de referência da parede.

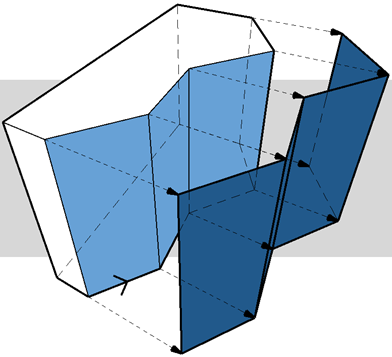

Parede Poligonal
O(s) plano(s) do(s) polígono(s) vertical(ais) definido(s) pela aresta(s) da referência(s).

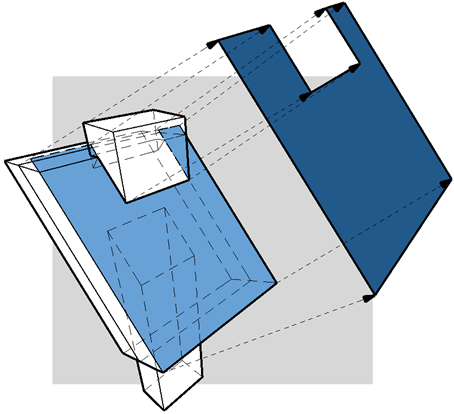

Cobertura
Plano da cobertura.

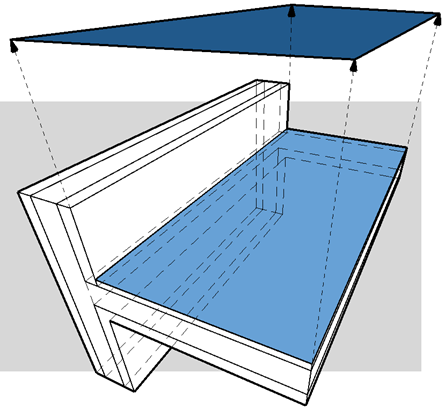

Laje
Plano da laje.

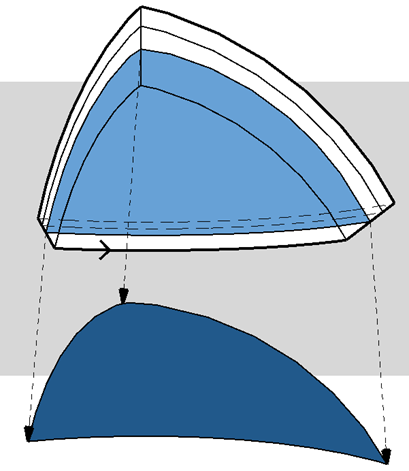

Membrana
O plano da componente que está mais próximo do plano de referência da membrana

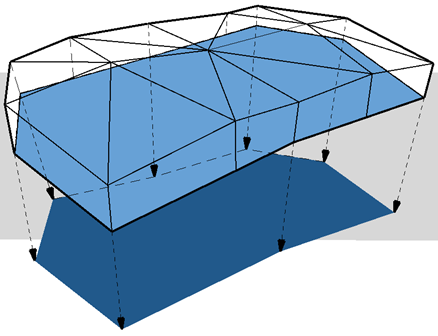

Malha
O plano de referência da Malha

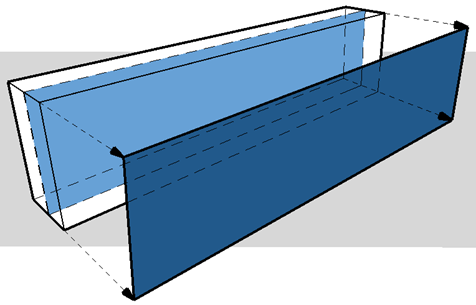

Viga recta
O plano vertical da viga
Pilar sem revestimento
Não é calculada qualquer área de componente.

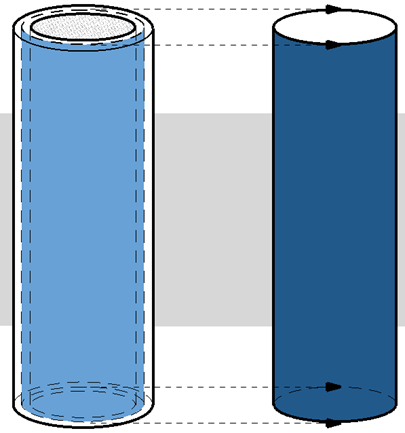

Pilar com revestimento (circular)
Pilar circular com revestimento: o plano da linha do centro do componente de revestimento.

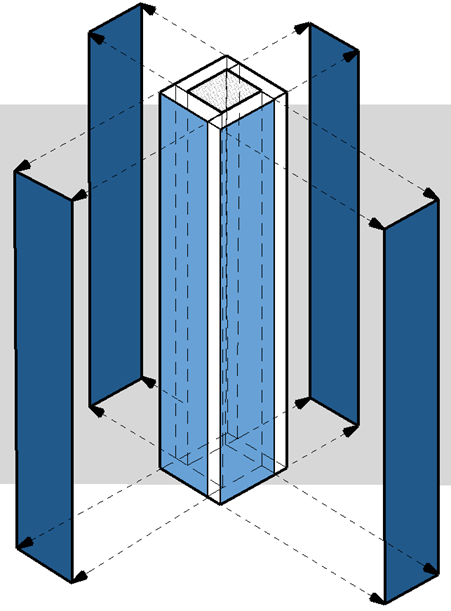

Pilar com revestimento (rectangular)
O programa calcula o revestimento como se este tivesse sido dividido em quatro partes como apresentado, e o plano vertical de cada uma delas é utilizado.
Morph
Não é calculada qualquer área de componente
