Cotar Espessuras de Parede ou Laje
Para Paredes na Planta/Corte e para Lajes em Corte:
1.Com a ferramenta Cota Linear activa, clique na linha de contorno do elemento a ser cotado.
2.Aparecem pontos de referência nas faces, camadas e/ou linha de referência (dependendo das definições nos Pormenores de Cota - ver abaixo).

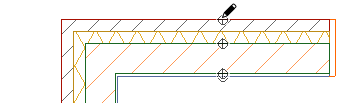

3.Faça duplo-clique para completar a cadeia de cota e coloque-a com o cursor Martelo.

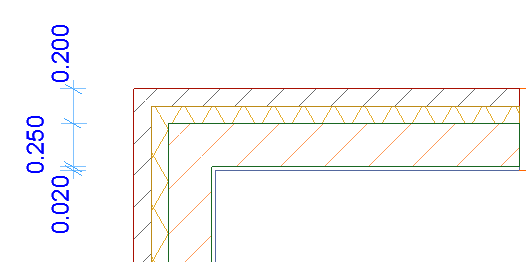

Em Corte, pode cotar a Espessura da Laje da mesma forma:
Se colocar uma série de marcadores de cota de espessura de parede ao longo da parede de cadeia, os pontos de cota localizados nas paredes, na perpendicular relativamente à cadeia de cota, serão apresentados.
Tópico relacionado:
Cotar Automaticamente Camadas de Elemento Composto/de Perfil
Para cotar automaticamente as camadas e/ou linhas de referência individuais de elementos compostos ou de perfil:

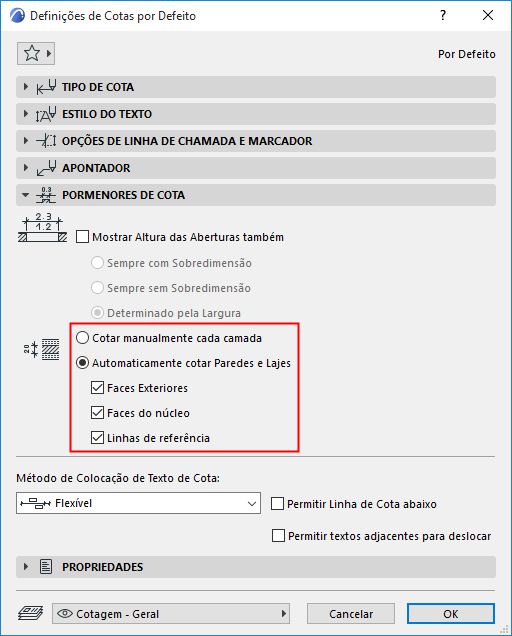

1.Vá para o painel Pormenores de Cota das Definições de Cotas (ou controlos correspondentes na Caixa de Informações).
2.Escolha o Método Automático e, depois, assinale as opções a cotar.
Use uma ou mais opções em combinação para obter todas as dimensões de que precisa.

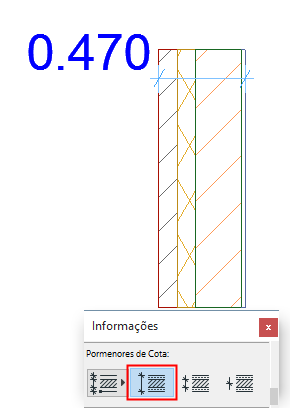

Cotar Faces exteriores

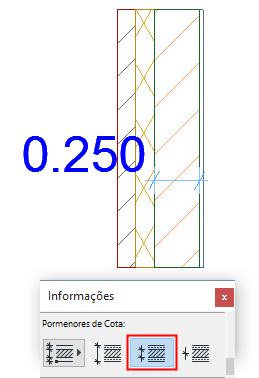

Cotar Faces do núcleo

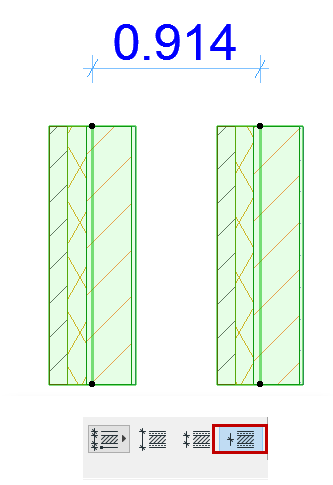

Linhas de Referência de Cota
