Métodos de Geometria de Cota Linear

Métodos Geométricos para Cotas Lineares são definidas na Caixa de Informações.


O Método Geométrico seleccionado aplica-se a toda a cadeia de cotas e não pode ser definido unidade por unidade.

Nota: existem Métodos Geométricos adicionais para a janela Documento 3D.

Ver Cotas Lineares na Janela de Documento 3D.

Tópicos nesta página:

Qualquer Método de Geometria de Direcção

Método de Geometria Apenas X-Y

Método de Geometria de Comprimento Arco

Espessura Clique-único

Qualquer Método de Geometria de Direcção

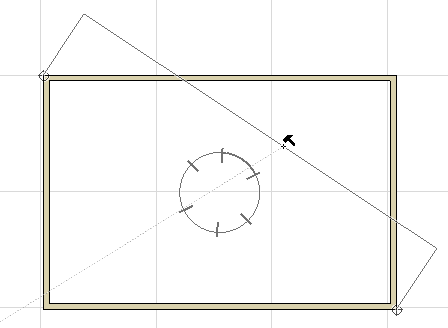

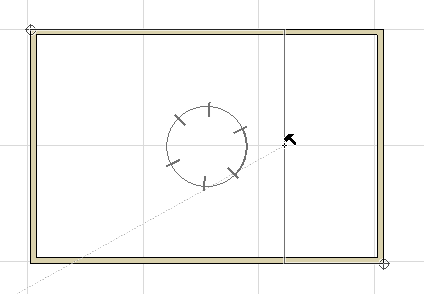

O método predefinido Qualquer Direcção permite-lhe criar cadeias de cota em posições variadas relativas à posição do elemento: em paralelo aos primeiros dois pontos colocados ou na horizontal/vertical ou em paralelo a outra aresta/superfície da sua escolha.


Desloque o cursor para obter feedback sobre as possibilidades, que variam dependendo da posição dos pontos de cota.

DimDiagonal.png     DimDiagonal2.png

Está também disponível um vector adicional de linha de cota: Depois de o cursor martelo preto surgir, pode mover este cursor para qualquer linha/aresta direita dentro do projecto.

Nota: na janela do Documento 3D, tem de alinhar a cota à aresta do elemento de construção - segmentos de linha não funcionam.

Exemplo

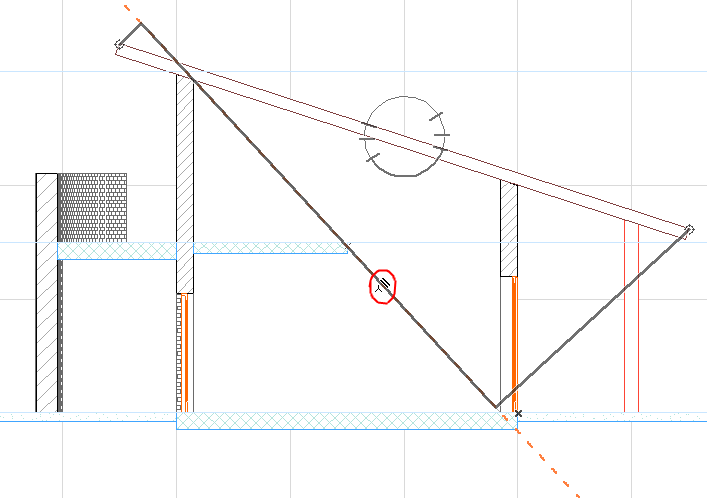

Suponha que pretende cotar a cobertura utilizando o vector em paralelo com a diagonal, em vez de em paralelo com a cobertura.

1.Clique nos dois vértices de cota em qualquer uma das extremidades da cobertura.

2.Mova o cursor sobre a diagonal. O cursor altera depois para o formato de cursor “Mercedes + cota em paralelo”, para indicar que foi encontrada uma aresta com a qual a linha de cota pode estar em paralelo:


3.Clique em bloquear a linha de cota para estar em paralelo com esta linha/aresta.

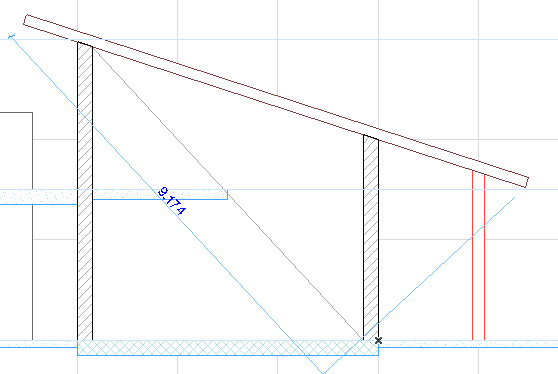

4.Arraste a linha de cota para a sua posição final e clique com o martelo preto para colocar a cadeia de cota.


Método de Geometria Apenas X-Y

O método Apenas X-Y restringe as zonas de linha de cota apenas na horizontal e na vertical, relativamente ao ecrã.


Método de Geometria de Comprimento Arco

Use este método para cotar elementos curvos.


1.Com a ferramenta Cotas Lineares activa, seleccione o método geométrico Comprimento do Arco, na Caixa de Informações.


2.Clique com o cursor Mercedes num arco circular ou numa aresta curva- não é necessário procurar os limites, clique em qualquer ponto da curva.

ArcLength1.png      ArcLength2.png

3.Os pontos finais do arco ou da aresta são marcados. Esta é a aresta sobre a qual é medido o comprimento do arco. Clique em quaisquer outros pontos que queira adicionar à cadeia de cotas.

4.Faça duplo clique em qualquer ponto da área de trabalho com o cursor Lápis Vazio, ou clique em OK, na Caixa de Controlo, para concluir a selecção dos pontos de cotagem.

5.Clique com o cursor Martelo para colocar a cadeia de cota.

ArcLength3.png      ArcLength4.png      ArcLength5.png

Espessura Clique-único

Active o controlo Espessura Clique-único na Caixa de Informações da Ferramenta Cota Linear para cotar a espessura da Parede e da Laje com um clique único.


1.Com a ferramenta Cota Linear activa, mova o cursor para a linha de contorno da Parede ou Laje.

Se clicar em qualquer outro elemento, a opção de clique único não funciona e tem de colocar a linha de cota como habitualmente.

2.Clique uma vez para colocar a(s) cota(s) de espessura, dependendo das definições nos Pormenores de Cota:

No Modo Automático, dependendo das Definições de Faces Exteriores/Faces do Núcleo/Linhas de Referência, isto resulta em múltiplos pontos de cota na cadeia.

Nota: se apenas estiver activa a opção Linhas de Referência, a opção de clique único não funciona.

No Modo Manual, isto resulta numa cadeia a cotar todas as camadas das paredes e lajes.

Para mais informações, veja Cotar Espessuras de Parede ou Laje.
