Colocar Cota de Nível num elemento
Pode colocar uma Cota de Nível em qualquer um dos seguintes elementos:
•Laje
•Malha
•Cobertura (plano-simples e multi-plano)
•Membrana
•Escada (e sub-componentes de Escada)
Nota: uma Cota de Nível colocada em espaço vazio (em vez de um elemento) será associada ao nível do piso.
1.Abra as definições de Cota de Nível.

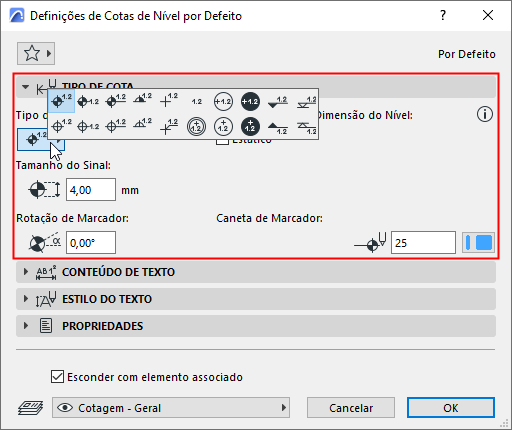

2.No painel Tipo de Cota: escolha um tipo de marcador, tamanho, rotação e caneta.
3.No painel Conteúdo de Texto: escolha como mostrar o valor da elevação.

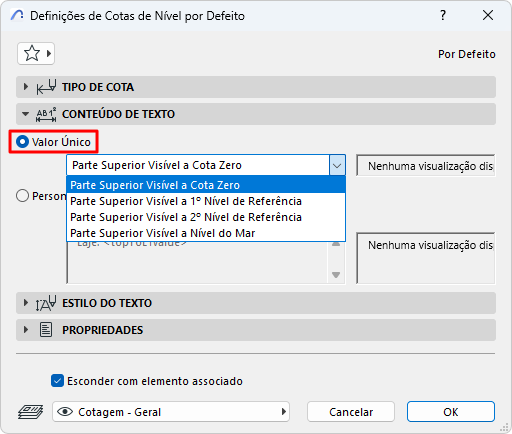

•"Valor Único" é uma opção básica para mostrar a elevação do topo visível do elemento
•"Personalizado" dá-lhe mais opções através do Texto Automático para escolher diferentes níveis medidos e níveis de referência. Também pode adicionar texto personalizado e Superscript.
Ver a respectiva descrição em Conteúdo de Texto.
4.Passe o cursor sobre o elemento e, depois, clique para colocar. Deve clicar nas partes visíveis e seleccionáveis do elemento alvo.

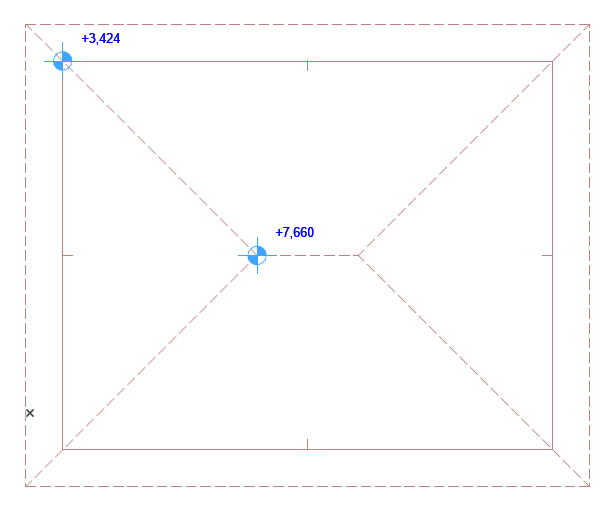

Cota de Nível numa Cobertura

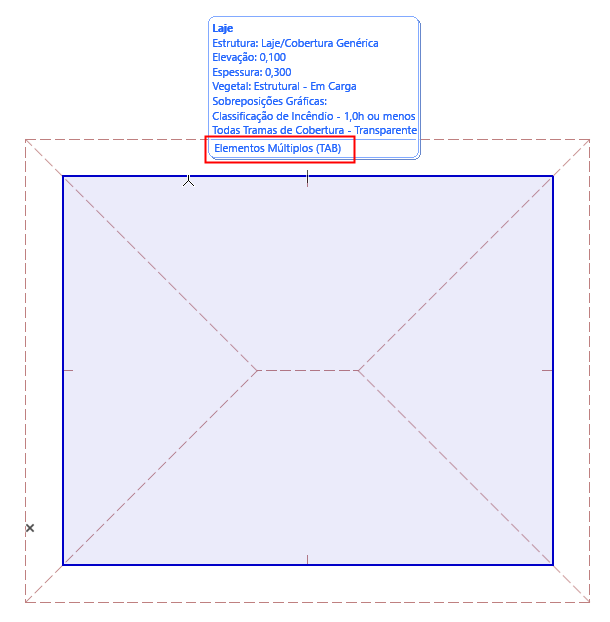

Se o cursor estiver sobre elementos múltiplos: clique em Tab até que o elemento desejado seja realçado; depois, clique para colocar a cota.

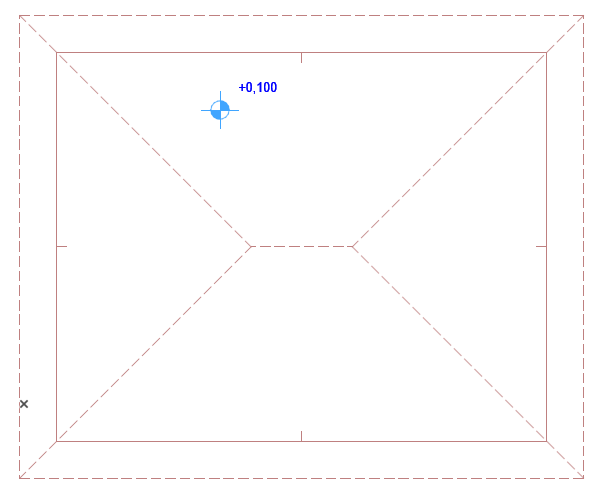

Cota de Nível numa Laje

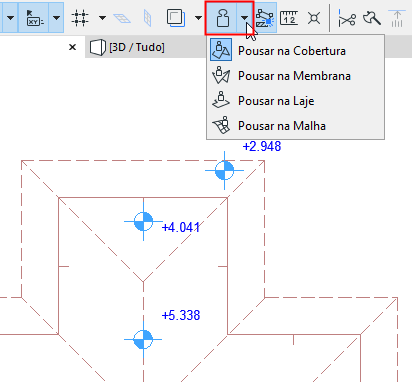

Utilizar Gravidade para filtrar elementos alvo
Se Gravidade estiver activa, a Cota de Nível pode ser colocada apenas no tipo de elemento que está a utilizar a gravidade (Laje, Cobertura, Membrana ou Malha). Ver Gravidade.
Editar texto de cota
Para editar o conteúdo e o estilo do texto de cota: ver Estilo do Texto.

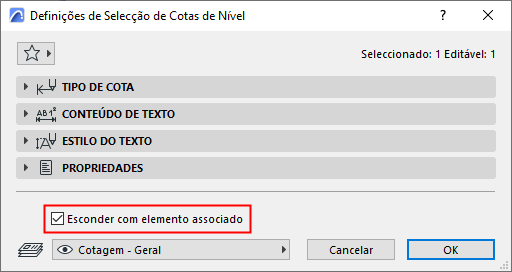

Esconder com elemento associado
Por defeito, uma Cota de Nível é escondida se o seu elemento associado estiver escondido (p. ex., num vegetal escondido). Para exibir a cota de qualquer forma, desmarque esta caixa.
Para colocar um valor estático (não associado a nenhum elemento), vá a Definições de Cota de Nível e assinale a caixa Estático.
