Use esta função para cotar rapidamente um conjunto seleccionado de Pilares e elementos compostos ou de perfil (complexos) na Planta.
1.Seleccione um ou mais Pilares ou elementos Compostos/de Perfil a cotar.
Nota: as Colunas Perfiladas serão ignoradas.

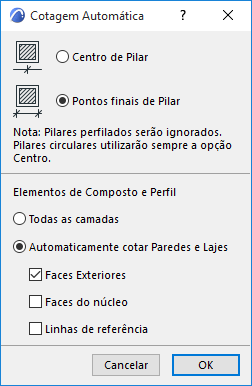

2.Abra a caixa de diálogo em Documentação > Anotação > Cotagem Automática > Cotagem Interior.
3.Seleccione as opções de cotagem preferidas.
Preferência de Cota de Pilar
•Centro do Pilar: cota ao eixo do Pilar
•Pontos finais do Pilar: cota aos limites do Pilar.
Nota: um pilar circular será sempre cotado no seu centro, independentemente desta opção.
Elementos de Composto e Perfil
Escolha uma opção:
•Cada Camada: cada camada do elemento composto/de perfil é cotada separadamente. (Se esta não estiver assinalada, é aplicada uma cota única à largura total de todas as camadas.)
•Automaticamente cotar Paredes e Lajes: são colocados pontos de cota nas faces e/ou linhas de referência, dependendo das opções assinaladas abaixo (tem de ser assinalada, pelo menos, uma categoria):
–Faces Exteriores
–Faces do núcleo
–Linhas de referência
Nota: estas opções têm o mesmo efeito que o Método Automático dos Pormenores de Cota (Definições da Ferramenta Cota).
Ver Painel Pormenores de Cota.
4.Arraste o cursor para desenhar uma linha temporária sobre os elementos seleccionados a cotar.
–Serão cotadas as Paredes, Pilares, Vigas, e as arestas de Coberturas e Malhas que sejam perpendiculares, ou cruzem a linha desenhada. A linha pode consistir em vários segmentos.
5.Faça duplo clique para terminar o desenho da linha.
6.Clique para colocar a cadeia de cota.
