Fluxo de Trabalho do Layouting: Projectos Maiores

Em grandes gabinetes de arquitectura, que trabalham com projectos de grande escala e de múltiplos edifícios, pode ser mais prático decompor o projecto em entidades mais pequenas. Cada uma destas entidades subordinadas (por exemplo, edifícios localizados no mesmo terreno) constitui um ficheiro de projecto, que se pode referir a um único conjunto de modelos, módulos e bibliotecas.

No entanto, a documentação vai provavelmente estender-se a todo o projecto, recolhendo desenhos de todos os ficheiros de projecto.

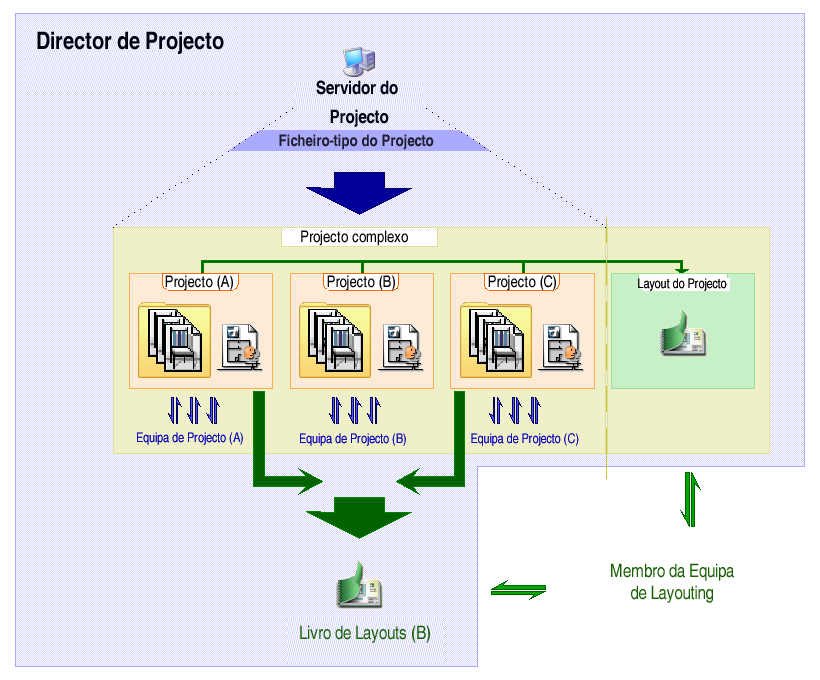

Neste caso, faz sentido definir um único Livro de Layouts, que acomoda as vistas e os ficheiros provenientes de todos os ficheiros de projecto que constituem o projecto.

Existem, basicamente, três soluções:

Modelo de Ficheiro Único e Livro de Layouts

Se existir um ficheiro principal maior, com um ou dois ficheiros adicionais menores, pode construir a estrutura do Livro de Layouts no ficheiro maior, tal como faria no modelo anterior de ficheiro único, e, depois, abrir os ficheiros menores, localizar as suas vistas no Organizador e adicioná-las ao Livro de Layouts.

Ver Colocar vista de projecto externo (Selector de Projecto do Navegador).

Ficheiros de Projecto Múltiplos, com Ficheiro em Separado Apenas para Livro de Layouts

Se existirem muitos ficheiros de projecto, aproximadamente do mesmo tamanho e complexidade, pode fazer sentido criar um ficheiro de projecto adicional, que não contenha elementos de construção, mas apenas o Livro de Layouts. Pode, depois, abrir os outros ficheiros um a um, e adicionar as suas vistas ao Mapa de Layouts, criando um subconjunto para cada ficheiro, ou definindo qualquer outra estrutura hierárquica.

Quando um layout é activado no modelo de vários ficheiros, o Archicad verifica se contém desenhos provenientes de ficheiros de projecto externos. Se for esse o caso, serão actualizados os desenhos definidos como de actualização automática. Se o ficheiro que contém o desenho estiver aberto noutra sessão, a actualização ocorre automaticamente. Se o referido ficheiro não estiver aberto, será lançada outra sessão para o abrir.

Ficheiros de Projecto Múltiplos, Livro de Layouts Separado, Desenhos Separados (Ficheiros PMK)

Este fluxo de trabalho pode ser apropriado se diversos indivíduos estiver a trabalhar concorrencialmente no modelo e na documentação por entre a rede.

Neste fluxo de trabalho, tal como no anterior, o modelo está localizado num ou mais ficheiros de projecto e o Livro de Layouts no ficheiro de projecto em separado. Porém, o procedimento de Layout é diferente: Os Layouts irão conter Desenhos cuja origem é um ficheiro externo, mais do que directamente vinculado a vistas de projecto.

O criador do modelo irá criar vistas, como habitual, no ficheiro de projecto. Ao invés de colocar estas vistas directamente no Layout, irá utilizar a função de Publicação para guardar e carregar as vistas no formato PMK (um formato de desenho Archicad nativo, que ocupa menos espaço do que outros formatos).

Ver Formatos de Ficheiro Publicador.

O arquitecto responsável pelo Livro de Layouts colocará, então, estes desenhos PMK no Layout, utilizando a Ferramenta Desenho ou o comando Ficheiro > Conteúdo Externo > Colocar Desenho Externo.

Ver Colocar ficheiro de desenho externo (múltiplos métodos).

Estes Desenhos colocados, tal como qualquer outro Desenho são de actualização automática e manual. A sua origem +e um ficheiro PMK. Consequentemente, o criador do modelo é responsável por garantir que cada vez que uma vista de projecto seja alterada, o ficheiro PMK criado a partir desta vista é também substituído, de forma a que os Desenhos vinculados a esses ficheiros PMK possam ser actualizados.

Vantagens deste fluxo de trabalho:

•Actualizar documentação pode ser mais rápido, dado que envolve a actualização de um único ficheiro de desenho de pequenas dimensões de uma só vez.

•Abrir o Livro de Layouts pode demorar menos tempo, desde que os ficheiros PMK que servem de origens de Desenho estejam localizadas fora do ficheiro de projecto.

•Se os Desenhos com base em PMK estiverem definidos para actualização automática, então irão ser actualizados automaticamente quando o Layout é publicado.

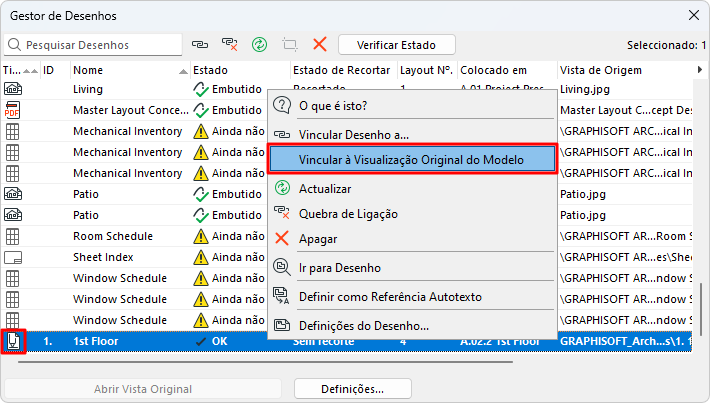

Se for necessário, pode desassociar o vínculo do Desenho ao ficheiro PMK e voltar a vinculá-lo à vista modelo original. Para tal, seleccione o(s) ficheiro(s) PMK no Gestor de Desenhos (a selecção múltipla está disponível) e utilize o seguinte comando do menu de contexto: Vincular a Vista do Modelo Original.
