Comparar Modelos Archicad Antes e Depois de Actualizar Associação

Este fluxo de trabalho pode ser útil ao actualizar uma Associação no seu projecto.

Como habitualmente, o comando Actualizar actualiza as Associações no seu modelo, de forma a reflectirem as alterações na origem da Associação. Mas, se também assinalar a caixa de verificação opcional "Comparar Modelos" no Gestor de Módulo de Associação, poderá visualizar as alterações como resultado da actualização.

Fluxo de trabalho exemplificativo

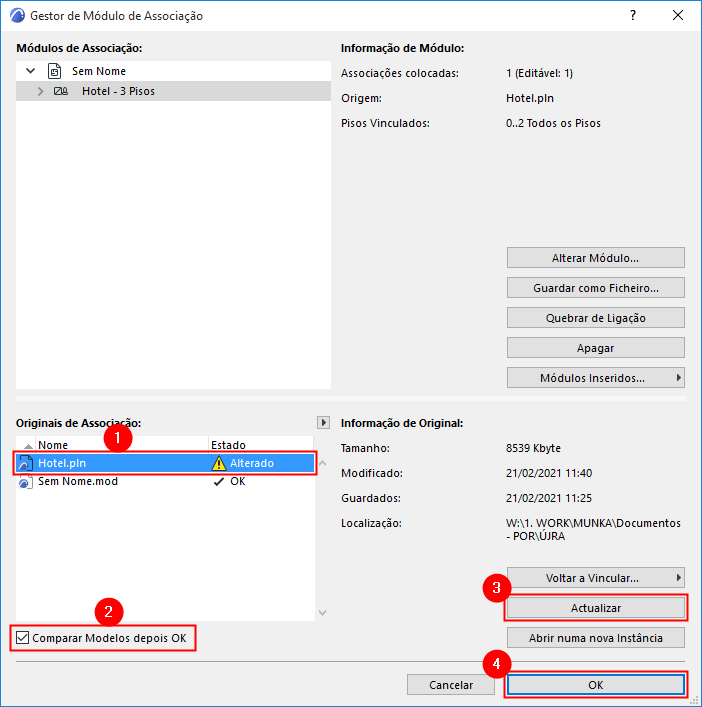

No Gestor de Módulo de Associação:

1.Seleccione a Origem da Associação que foi alterada (é mostrada com o estado Modificado).

2.Assinale a caixa para Comparar Modelos depois OK.

3.Clique em Actualizar.

4.Clique em OK.

5.O Módulo Associado é actualizado no modelo.

6.A janela Comparação de Modelo abre-se para comparar o "Modelo Antigo" e o "Modelo Actualizado".

Reveja a palete Comparação de Modelo para ver as alterações.

Ver Comparação de Modelo: Rever as Alterações.

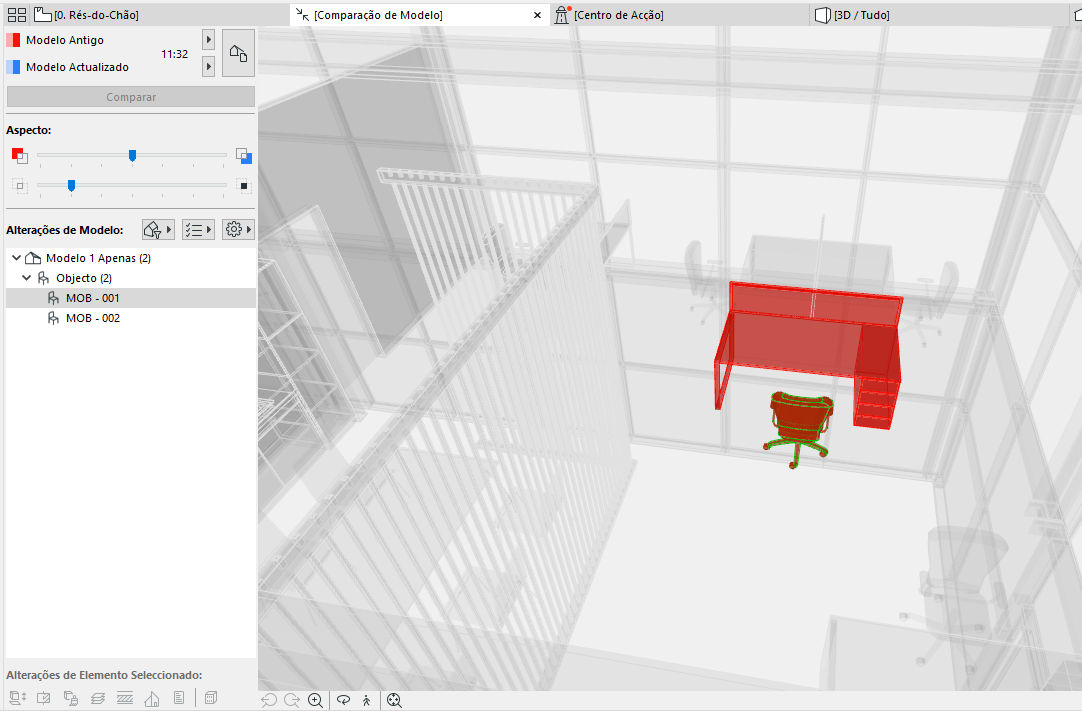

Aqui, pode ver que se apagou uma secretária/cadeira do módulo de cubículo.

7.Crie Assuntos, conforme necessário.

Ver Criar Assunto a partir da Lista de Alterações da Comparação de Modelo.
