Comparação de Modelo: Rever as Alterações
Depois de executar o comando Comparar, a janela Comparação de Modelo apresenta o modelo com realces a cor e mais feedback sobre as alterações.
A palete Comparação de Modelo está fixa na margem esquerda da janela.
Seleccionar Elementos Alterados
Definir a Visibilidade de Modelos Comparados
Alterações por Conjunto de Parâmetros

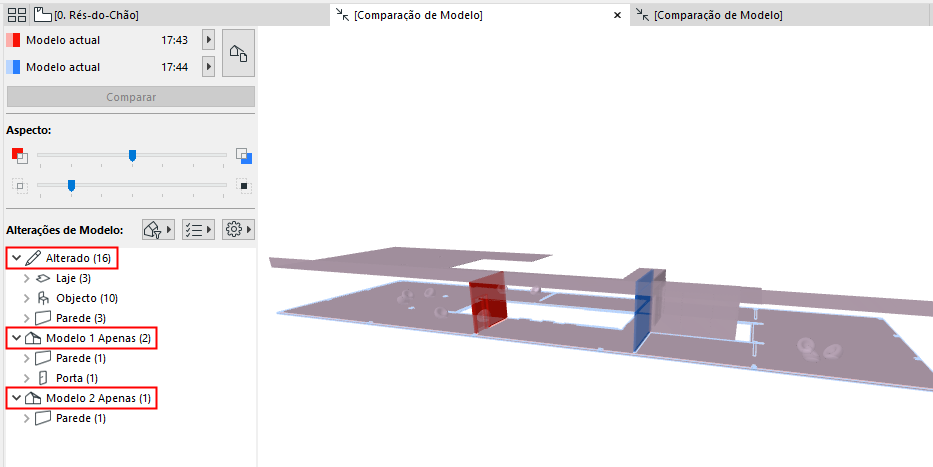

Por defeito, a lista Alterações de Modelo apresenta todos os elementos alterados, agrupados por Estado (Modificado), Apenas Modelo 1 e Apenas Modelo 2.
Para personalizar esta lista, use os botões de filtros e de definições.
Ver Filtrar Alterações Mostradas na Palete de Comparação de Modelo.
Seleccionar Elementos Alterados
Seleccione qualquer item da lista Alterações de Modelo para seleccionar o elemento correspondente na janela Comparação de Modelo, e vice-versa.
Nota: na janela Comparação de Modelo, só é possível seleccionar elementos que tenham sido modificados.
Seleccionar Elementos por Grupo
Seleccione um item ascendente na lista para seleccionar todos os seus membros na janela Comparação de Modelo.

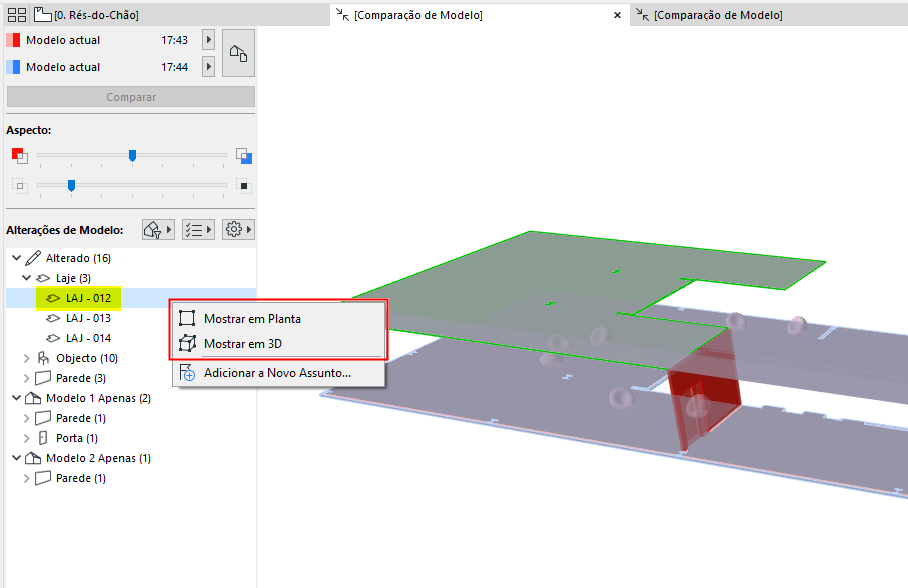

Mostrar Elementos Modificados no Modelo
Para um item seleccionado na lista Alterações de Modelo: utilize os comandos do menu de contexto para Mostrar em Planta ou Mostrar em 3D.

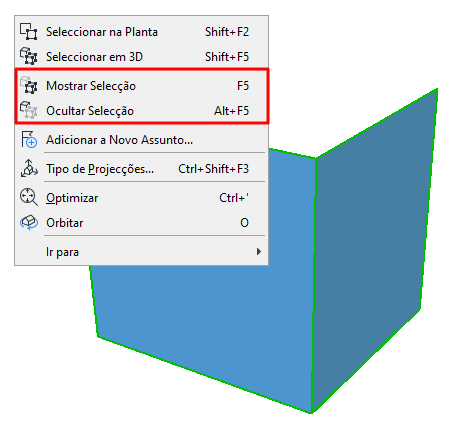

Mostrar ou ocultar a selecção
Para um item seleccionado na janela Comparação de Modelo:
•Utilize Mostrar Selecção ou Ocultar Selecção para obter uma melhor vista do elemento modificado e/ou do seu ambiente.
•Inverta este comando com Mostrar Todos.
Definir a Visibilidade de Modelos Comparados
Os elementos "Apenas Modelo 1" e "Apenas Modelo 2" são apresentados nas respectivas cores.
Neste exemplo:
•A parede vermelha é "Apenas Modelo 1", pois foi apagada.
•A parede azul é "Apenas Modelo 2", pois é um elemento novo.
•Os objectos de lajes e cadeiras são apresentados numa cor mista (púrpura), porque foram alterados, embora permanecendo na sua posição original.
Ver também .

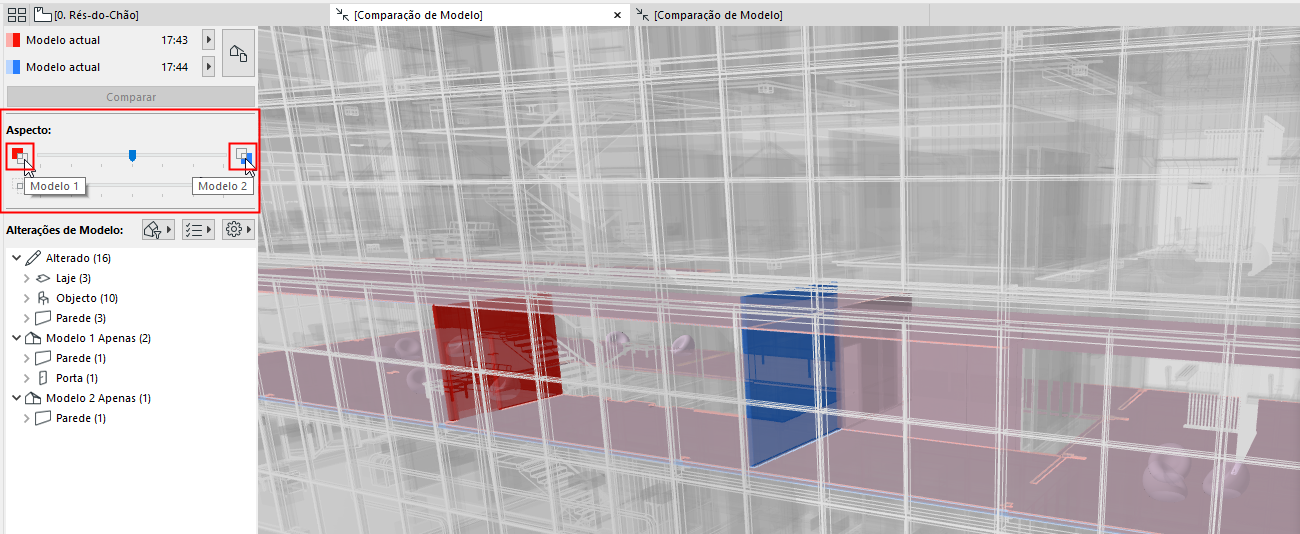

Na secção Aspecto da palete Comparação de Modelo:
•Utilize o cursor superior para enfatizar graficamente o Modelo 1 ou o Modelo 2.
•Utilize o cursor inferior para definir a visibilidade relativa do modelo inalterado.

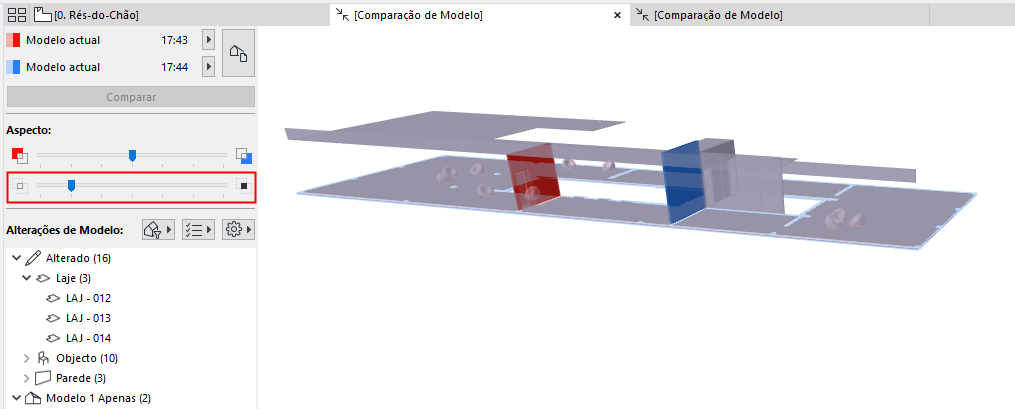

Aqui, o cursor inferior está definido para zero. O modelo inalterado não é apresentado de todo e apenas verá as alterações:
Alterações por Conjunto de Parâmetros
Para um item seleccionado na lista Alterações de Modelo:

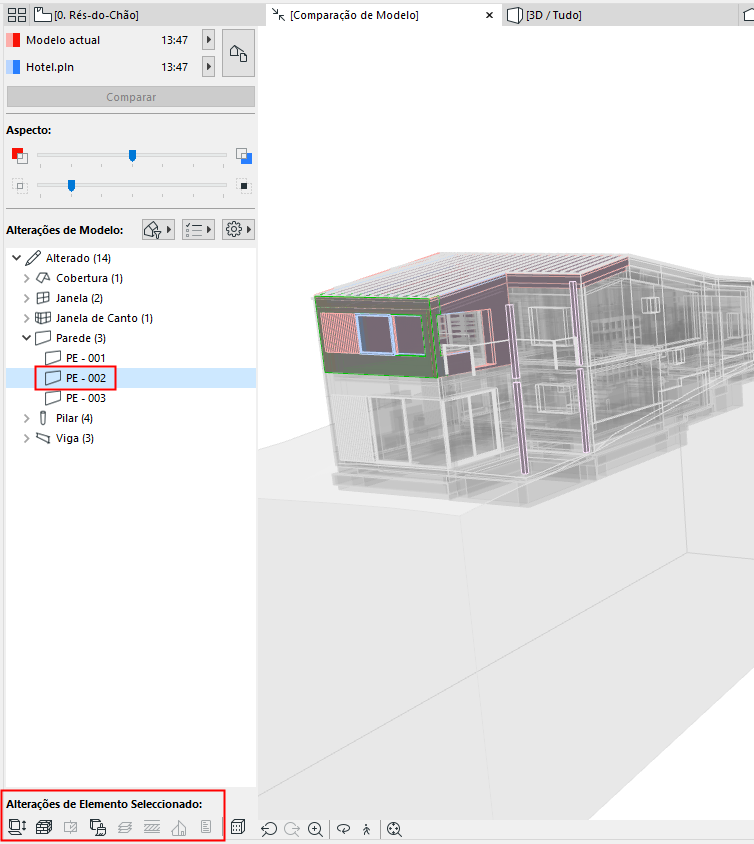

Os ícones "Alterações de Elemento Seleccionado" indicam quais os parâmetros que foram alterados. (Estes conjuntos de parâmetros são os mesmos da "Lista de controle" usada para filtrar a lista de alterações na janela Comparação de Modelo.)
Alterações Detalhadas no Modelo Estrutural
Se a Comparação de Modelo envolver uma vista Analítica Estrutural, estão disponíveis detalhes de alterações adicionais.
Ver Comparar Modelos Analíticos Estruturais.
Filtrar por Conjuntos de Parâmetros
Criar Assunto a partir da Lista de Alterações da Comparação de Modelo
