Para qualquer elemento do Traçado seleccionado: clique numa aresta, nó ou linha de referência para aceder aos comandos da palete de contexto.
Nota: Active as Linhas de Referência MEP nas vistas 2D em View > Opções de Visualização no Ecrã.
Ajustar os elementos do traçado uns aos outros
A partir da linha de referência:
1.Seleccionar Inserir novo vértice.

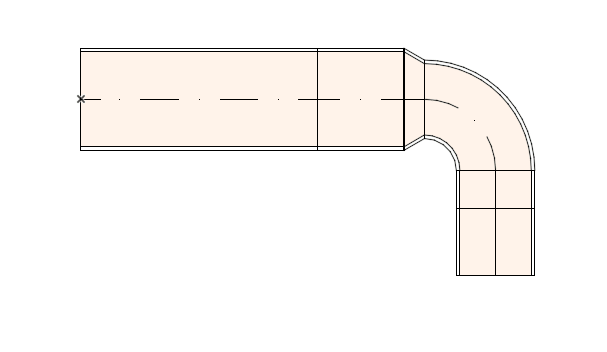

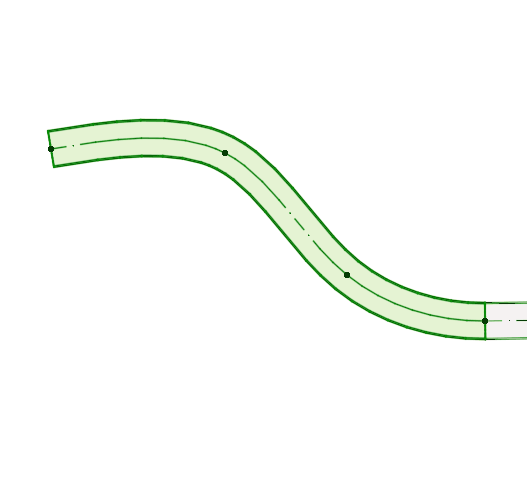

2.Arraste para criar um novo nó e alterar a forma do Traçado.

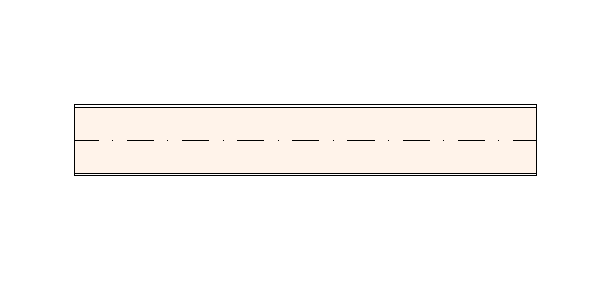

Arraste o nó de ligação ou introduza valores no Orientador. Isto modifica o comprimento do segmento.
1.Seleccione um ou mais traçado MEP.

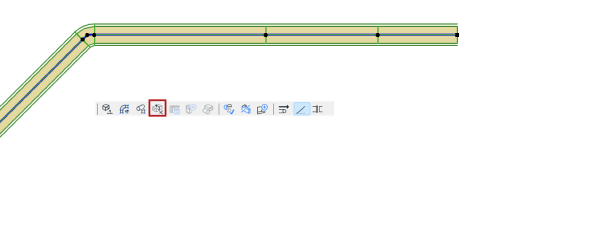

2.Na barra de Ferramentas MEP, no menu Design ou no menu de contexto: clique em Purgar nós MEP não utilizados.
Este comando elimina todos os nós não utilizados nos percursos selecionados - ou seja, os nós que se situam entre dois segmentos com a mesma geometria, que não são utilizados para ligar outro elemento.

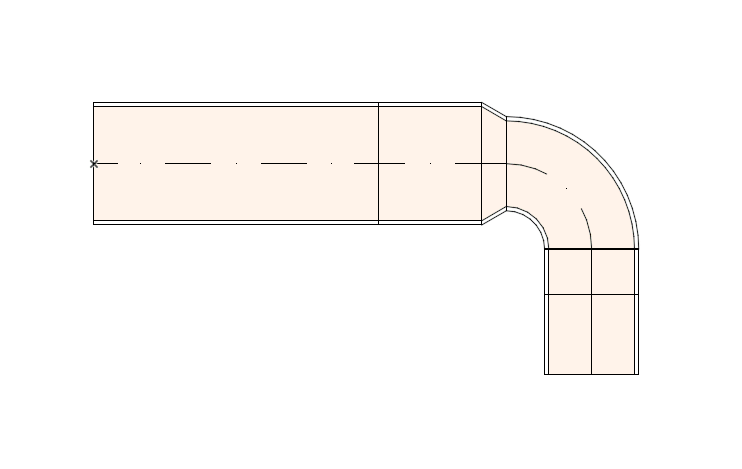

Introduza o valor pelo qual pretende elevar o Traçado.

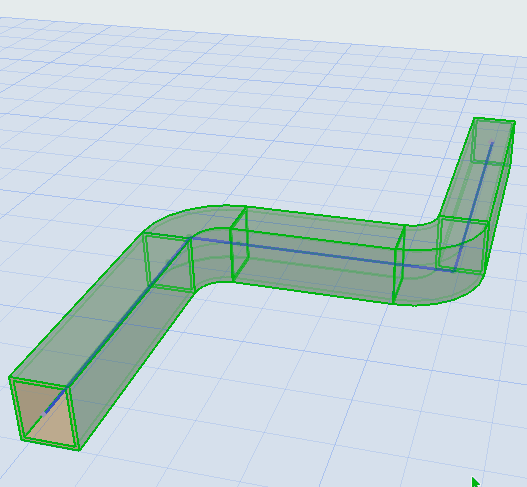

Utilize o comando Arrastar para alterar a elevação do Traçado no eixo Z.
Disponível na extremidade de um segmento recto desligado.
1.Seleccione o elemento.
2.Clique na linha de referência.

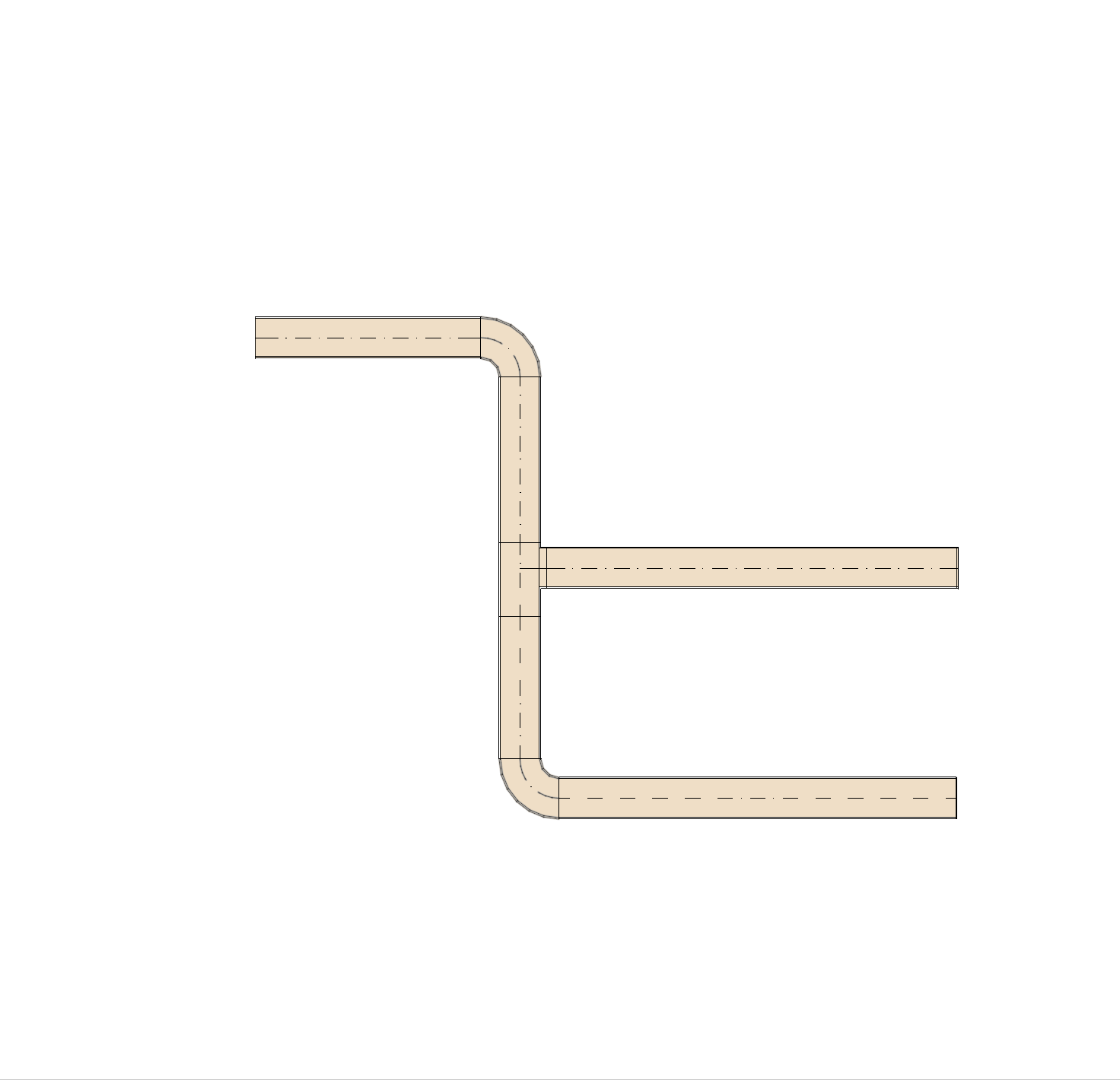

3.Na palete de contexto, seleccione “Afastar segmento” para o mover.
Nota: O desvio também funciona em segmentos ramificados (exceto em traçados inclinados e se estiverem ligados vários traçados ao ramo)
Ver também Editar diâmetro do segmento - com palete de contexto.
1.Seleccione o traçado que pretende dividir.

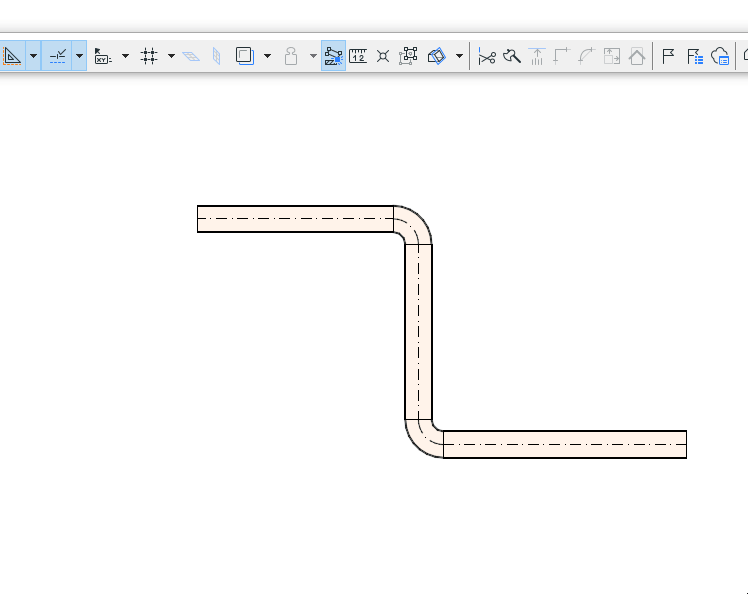

2.Seleccione o comando Edição > Dar nova forma > Dividir, ou o ícone da parede da barra de ferramentas.
3.Desenhe uma linha de divisão temporária.
Nota: na janela 3D, um plano de divisão vermelho é visualizado como fundo.
4.Clique num dos lados da linha/do arco de divisão com o cursor Olho.
5.Os elementos do lado onde clicou mantêm-se seleccionados, enquanto que os elementos do outro lado são desseleccionados.
Ajustar os elementos do traçado uns aos outros

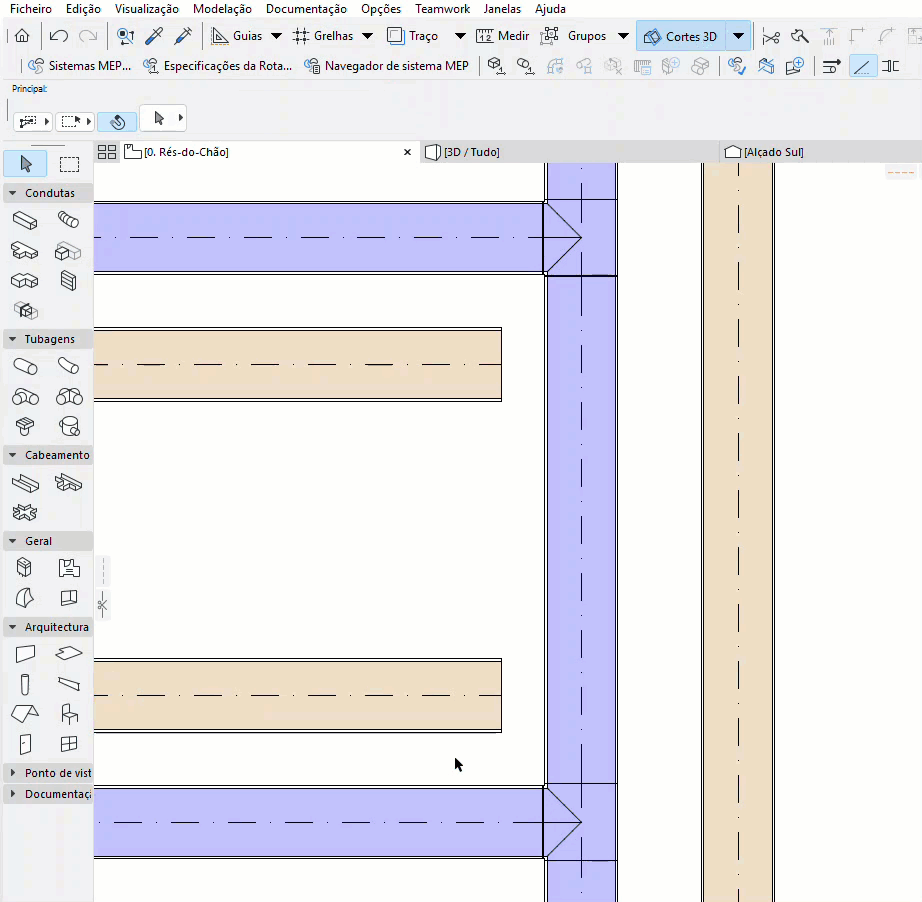

Pode utilizar o comando Editar > Dar nova forma> Ajustar para estender ou aparar elementos de traçado MEP entre si.
Ou utilize o comando Ajustar para gerar uma ligação de ramificação: se um ou mais elementos de traçado forem ajustados a outro do mesmo tipo, onde se poderia formar uma ligação válida, esta formar-se-á.
Ver também Ajustar Elementos.
Converter um cotovelo em dois cotovelos separados:
1.Seleccione uma curva

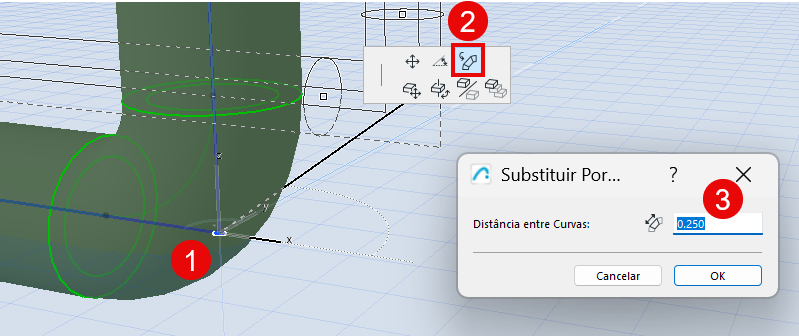

2.Clique no seu nó central para aceder à palete e escolha o comando: Substituir por duas curvas
3.Na caixa de diálogo, introduza a distância pretendida e, em seguida, clique em OK
