Editar segmentos e nós individuais - utilizando o modo Editar

Disponível com o Archicad Collaborate

Utilize o modo Editar para seleccionar qualquer segmento ou nó individual de um elemento do Traçado e edite os seus parâmetros.

Nota: também pode efectuar algumas edições a partir da palete de contexto: ver Editar diâmetro do segmento - com palete de contexto

Entrar em Modo de Edição

Seleccione o elemento do Traçado; depois, dispõe das seguintes opções:

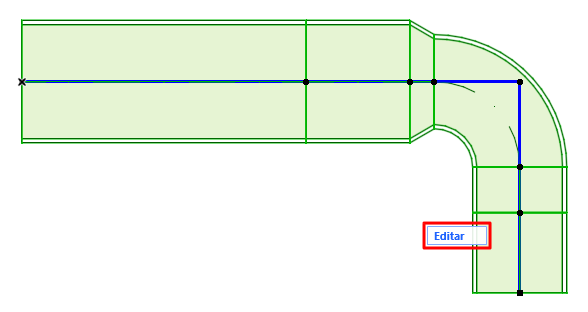

•Clique no botão Editar que aparece

•Use Modelação > Entrar em Modo de Edição de Sistema

Utilizar o Modo de Edição

Seleccione qualquer sub-elemento (nó ou segmento).

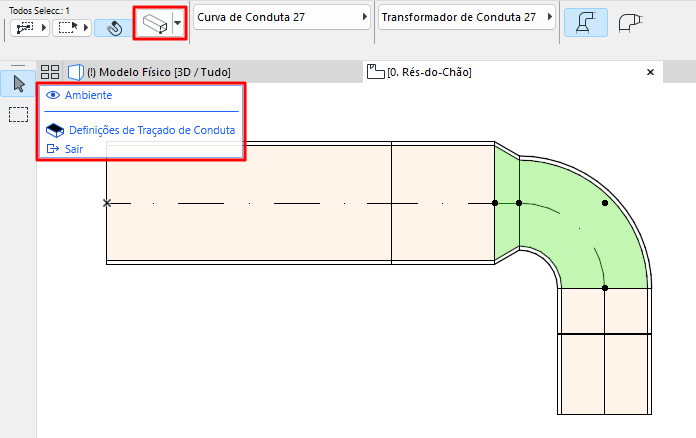

•No modo de Edição, a caixa de ferramentas Archicad normal é substituída por ferramentas apenas de selecção e uma palete de visualização.

•A partir das Informações, é possível abrir uma caixa de diálogo Definições limitada que se aplica apenas ao segmento ou nó seleccionado.

•Utilize o selector Ambiente na palete de visualização para mostrar/esconder o resto do modelo (ou seja, tudo o que não seja o Traçado seleccionado). No modo Editar, não pode editar o resto do modelo - apenas os sub-elementos do Traçado seleccionado.

•A partir da palete de visualização, está disponível toda a caixa de diálogo Definições de Traçado.

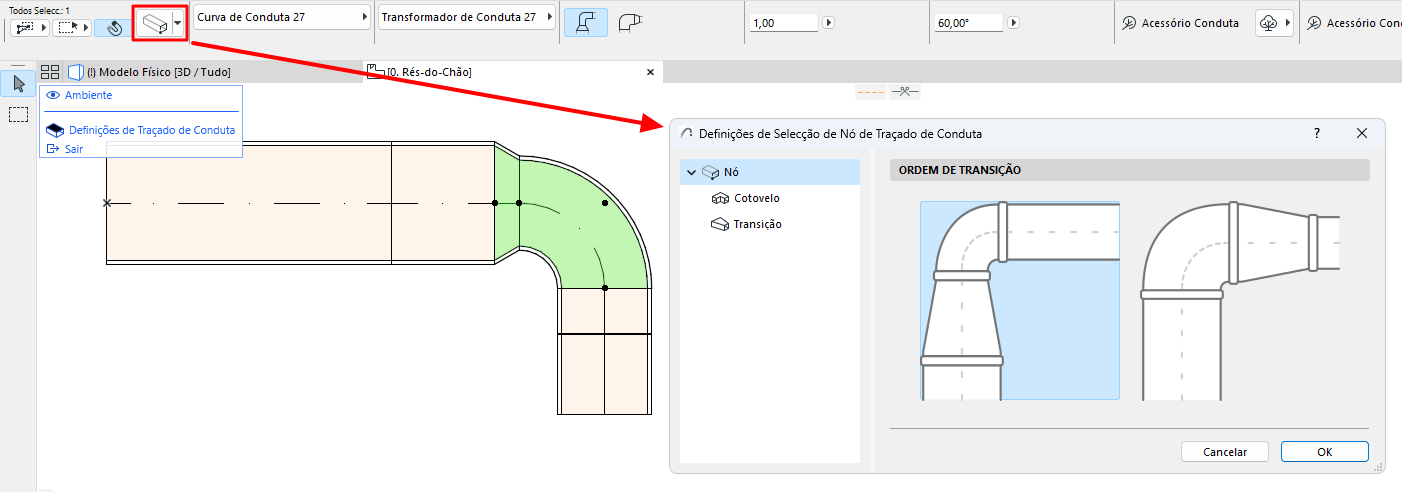

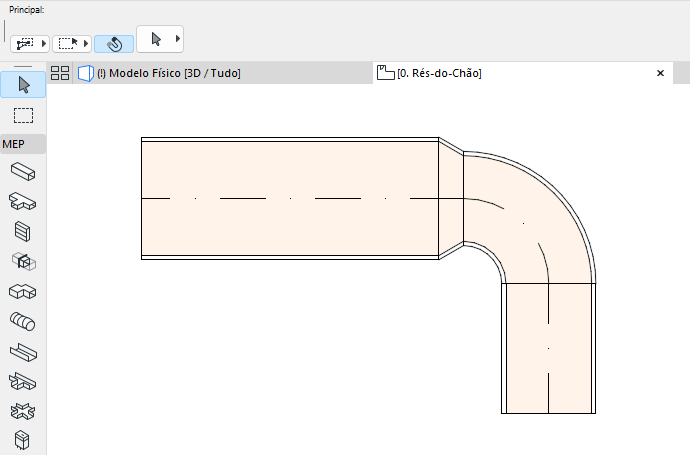

Por exemplo, edite a ordem de Transição de um nó seleccionado:

Sair de Modo de Edição

Dispõe das seguintes opções:

•Clique em Esc

•Clique em Sair de Modo de Edição na palete de visualização.

•Use Modelação > Sair de Modo de Edição
