Definições da traçado - ramificação, posicionamento, isolamento

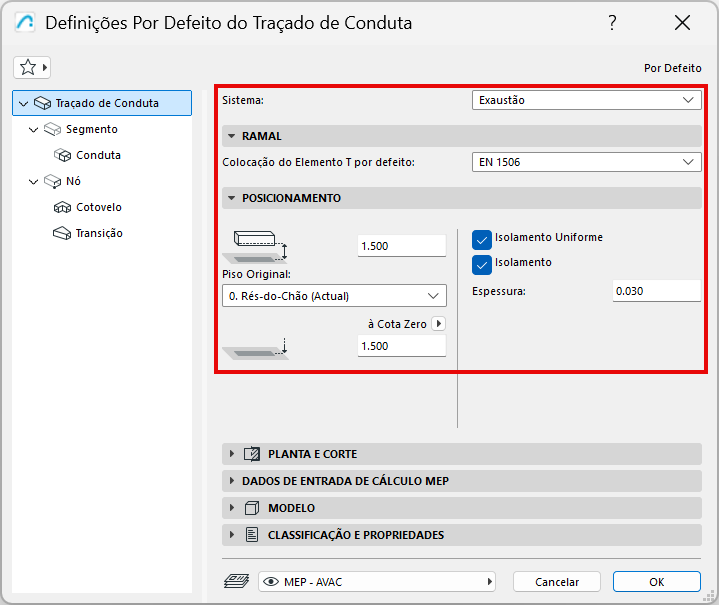

Abrir a Ferramenta de Definições de Traçado por defeito.

Sistema MEP

Selecionar um sistema MEP disponível. O Sistema MEP define a aparência do Traçado em 2D e 3D. Ver Sistemas MEP.

Nota: quando liga um elemento de traçado a um objecto MEP autónomo, o elemento de traçado "herda" automaticamente o Sistema MEP do objecto, em vez de utilizar o Sistema MEP definido para o elemento de traçado.

Ramal

Em Ramificação, é fornecida a tabela de cotas por defeito para os elementos T do traçado.

Ver Especificações da Rota.

Posicionamento

•Definir o Piso do elemento de traçado e o desvio em relação ao mesmo Piso

•Definir o desvio inferior do elemento do traçado em relação ao nível de referência selecionado

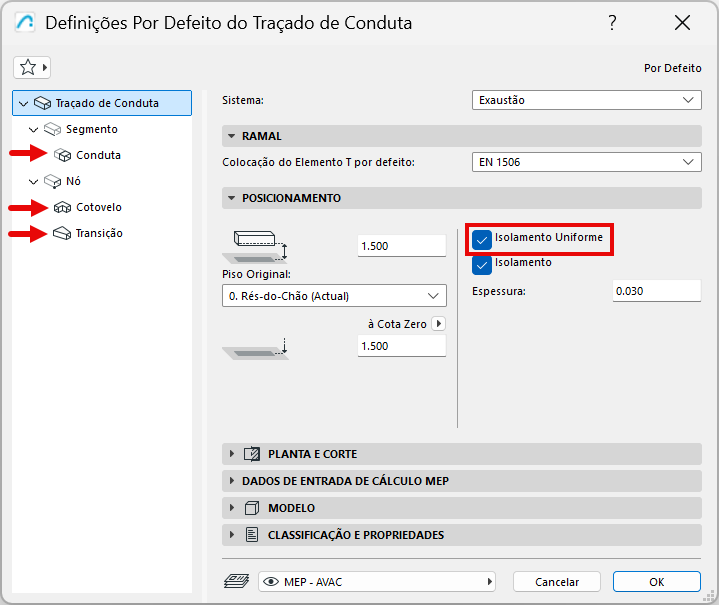

Isolamento Uniforme

Verifique se aplica o mesmo valor de isolamento a todas as partes do traçado: Conduta, Cotovelo e Transição.

Se necessário, desmarque a caixa para definir valores de isolamento separados para qualquer peça na sua própria página de definições.

Isolamento

Verifique se é necessário adicionar uma camada de isolamento à superfície exterior do traçado da conduta/tubagem. Em seguida, introduza o valor Espessura do isolamento.
