Um sistema MEP é um conjunto guardado de preenchimentos, linhas e superfícies utilizado para apresentar percursos MEP e elementos da biblioteca MEP.
Os Sistemas MEP são atributos do projecto Archicad.
•Para traçado MEP: A cada traçado é atribuído um sistema MEP na parte superior da caixa de diálogo Definições de traçado. Ver Definições da traçado - ramificação, posicionamento, isolamento.
–Se necessário, é possível substituir os atributos do sistema para qualquer traçado: ver Visualização do Elemento do Traçado: Planta e Corte, Visualização do Modelo.
•Para Terminal, Acessório e Equipamento: Atribuir sistema MEP em configurações de elementos: ver Objectos compatíveis com MEP
Nota: quando liga um elemento de traçado a um objecto MEP autónomo, o elemento de traçado "herda" automaticamente o Sistema MEP do objecto, em vez de utilizar o Sistema MEP definido para o elemento de traçado.
Definir ou editar o sistema MEP
Abra o diálogo de
•Modelação > Sistemas MEP
•Opções > Atributos do Elemento > Sistemas MEP
•Atalho para os Sistemas MEP na Barra de Ferramentas de Engenharia MEP
•Atalho dos sistemas MEP a partir do Navegador de Sistema
Utilize ou edite os Sistemas MEP pré-definidos ou crie novos sistemas.
Utilizar com (tipo de traçado)

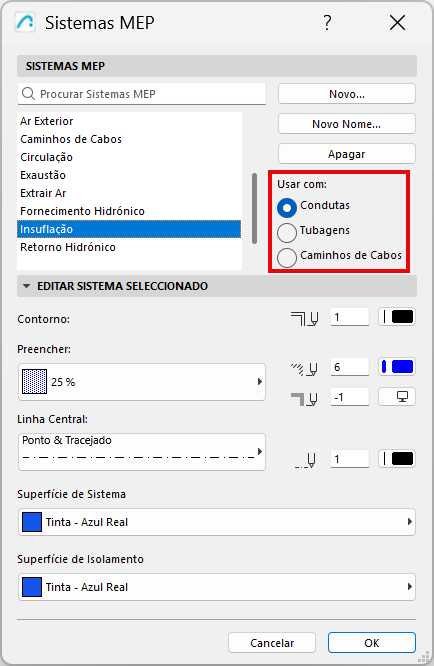

Cada sistema MEP pode ser utilizado por um tipo de percurso: Condutas, Tubagens ou Caminho de Cabos.
Para cada sistema MEP, seleccione uma destas categorias.
Editar atributos do Sistema MEP

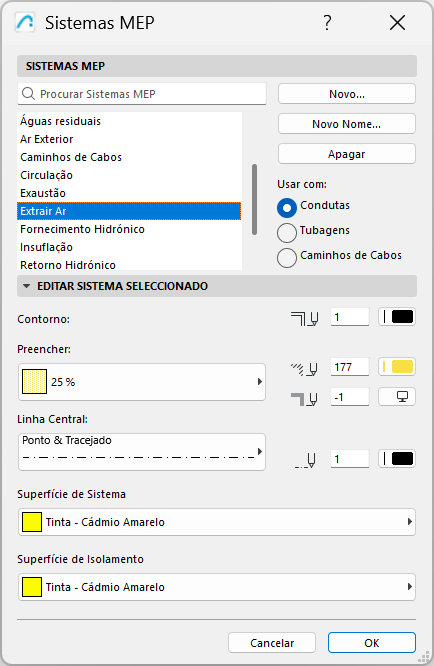

Utilize os controlos para definir tramas, linhas e superfícies para o Sistema MEP actual.
