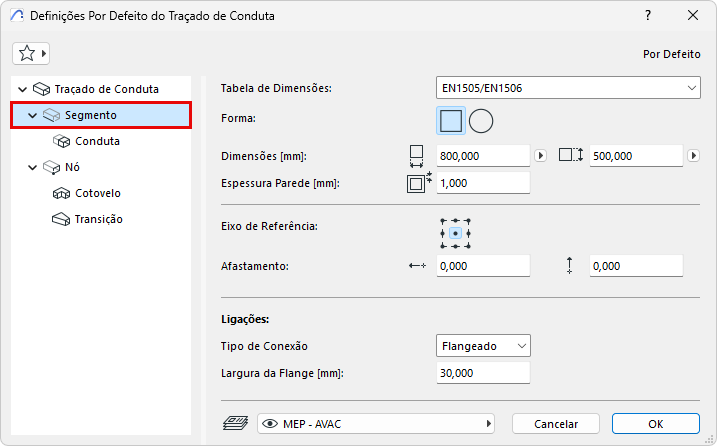

Definições do Segmento de Traçado
Disponível com o Archicad Collaborate
Tabela de Dimensões
Seleccione uma Tabela de cotas. (Defina tabelas em Especificações da Rota.)
Forma
(Apenas conduta:) escolha uma secção transversal: Rectangular ou Circular.
Cotas
•(Apenas conduta:) para rectangular: introduza as cotas da secção transversal.
•Seleccione uma cota circular standard a partir das Tabelas de Cotas definidas. Ver Especificações da Rota.
Nota: é possível personalizar a secção transversal de qualquer segmento durante a introdução - ver Alterar o parâmetro Traçado durante o trabalho.
Espessura Parede
Espessura do Elemento MEP Parede.
Alinhamento e afastamento
Ver Editar linha de referência do segmento - alinhamento e desvio
Seleccione o tipo adequado (por exemplo, Flangeado, Soldado, Simples) - isto varia consoante o tipo de Traçado. Introduza uma largura/diâmetro, conforme aplicável.
Os cotovelos e nós do segmento utilizarão estas ligações em conformidade.
Nota: Quando inicia um elemento de traçado a partir de um objecto MEP autónomo, o elemento de traçado "herda" automaticamente o tipo de ligação do objecto, em vez do tipo de ligação definido para o elemento de traçado.
