Configure Tabelas de Cotas para Segmento, Cotovelo, Ramal, Transição

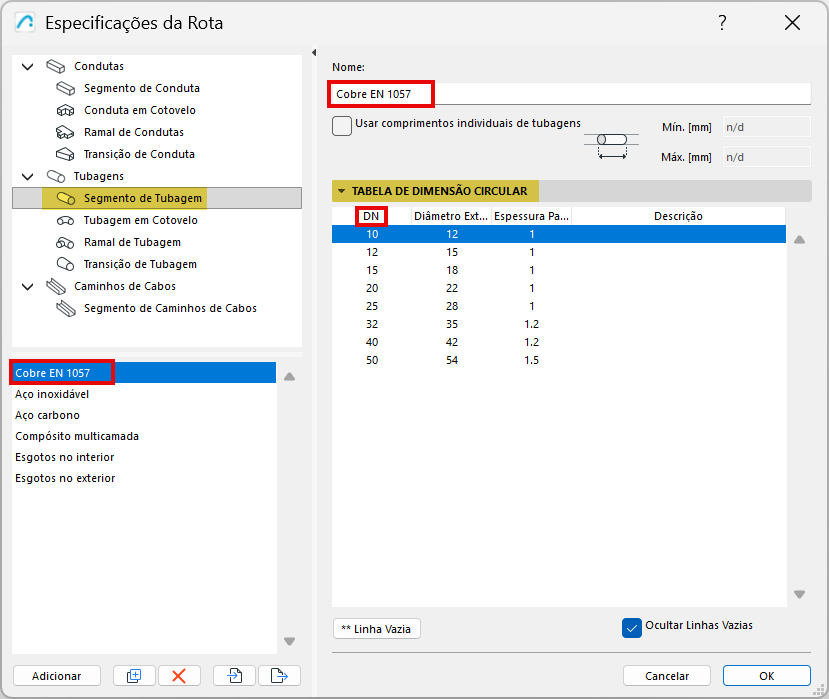

Nas Especificações do Traçado, seleccione um tipo de elemento MEP. Aqui, pode criar ou editar as suas tabelas de cotas pré-definidas.

•Os itens listados (por exemplo, itens DN) provêm do Conjunto de Referência. (ver Crie Conjuntos de Referência para Condutas e Tubos)

•Defina os valores de cota pretendidos para cada um, conforme necessário.

•O tipo de elemento MEP pode ter várias tabelas de cotas definidas - clique em Adicionar ou Duplicar para criar tabelas adicionais.

•Algumas linhas podem ficar vazias se não utilizar esse item. Seleccione "Ocultar linhas vazias" para apresentar apenas os itens utilizados.

•Duplicar e editar qualquer tabela de dimensões para criar novas e editar os seus valores. Ver também Linha Vazia: Eliminar valor DN para conduta ou segmento de tubo)


Usar comprimentos individuais

Ver Utilizar comprimentos individuais para tubos e condutas.

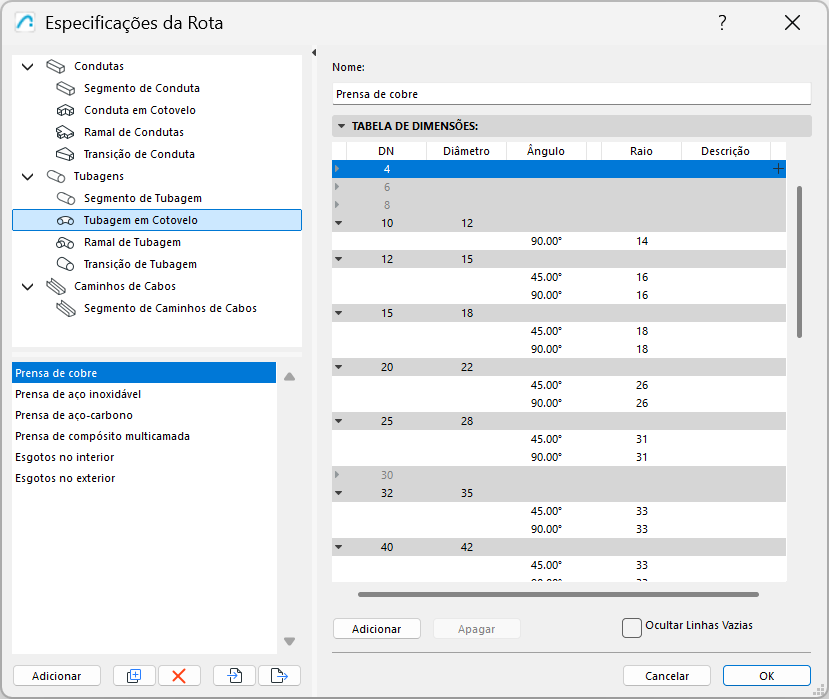

Definir ângulo de curvas

Configurar quaisquer parâmetros de ângulo padrão para cotovelos e ramificações de tubos ou condutas.


Defina cotas dos ramos

As dimensões dos ramos incluem várias peças:
