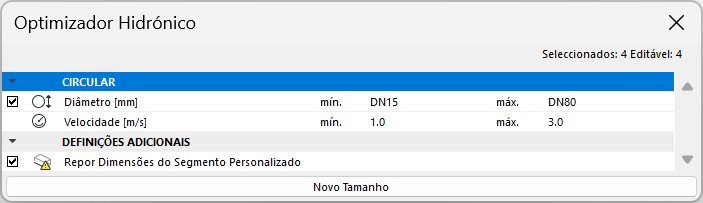

O Optimizador Hidráulico redimensiona todos os tubos de aquecimento com base nos diâmetros mínimo e máximo, bem como na velocidade mínima e máxima.
•Seleccione os percursos a redimensionar e, em seguida, abra o Optimizador Hidráulico (barra de ferramentas MEP ou Janela > Paletes)
•Defina intervalos de valores para as dimensões e a velocidade do tubo e, em seguida, clique em Redimensionar
Utilize esta caixa de diálogo depois de ter definido sistemas hidráulicos e verificado cálculos no Navegador de Sistema.
1.Abra o Optimizador de Tamanho de Conduta a partir da barra de ferramentas MEP ou em Janela > Paletes
2.Seleccione um ou mais traçados de conduta para redimensionar. A caixa de diálogo indica-lhe o número de elementos seleccionados e editáveis.
Nota: um traçado pode não ser editável se o seu vegetal ou elemento estiver protegido.
3.Verifique os tipos de cota que pretende redimensionar (largura e/ou altura Rectangular, diâmetro Circular).
–Verifique também se pretende incluir quaisquer segmentos personalizados na operação de redimensionamento.
–Desmarque as cotas que pretende deixar como estão.

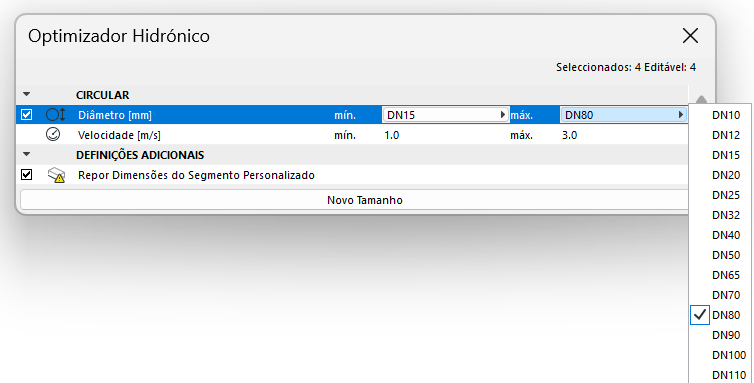

4.Definir o intervalo de valores para o diâmetro do tubo.
5.Defina o intervalo de valores para a velocidade com base nos seus requisitos específicos de valores mínimos e máximos.
Nota: para definir um valor fixo em vez de um intervalo, introduza valores idênticos para mín. e máx.
6.Clique em Novo Tamanho.
–Verifique o feedback dos resultados - se disser que nada foi redimensionado, então os seus traçados já se enquadram nos limites definidos no Optimizador Hidráulico.
–Se o botão Novo Tamanho estiver cinzento, não tem traçados seleccionados ou editáveis
