Representação Simbólica de elementos MEP

Disponível com o Archicad Collaborate

Escolha Projectado ou Simbólico para apresentar os elementos MEP na Planta de Piso, de acordo com os seus padrões de documentação:

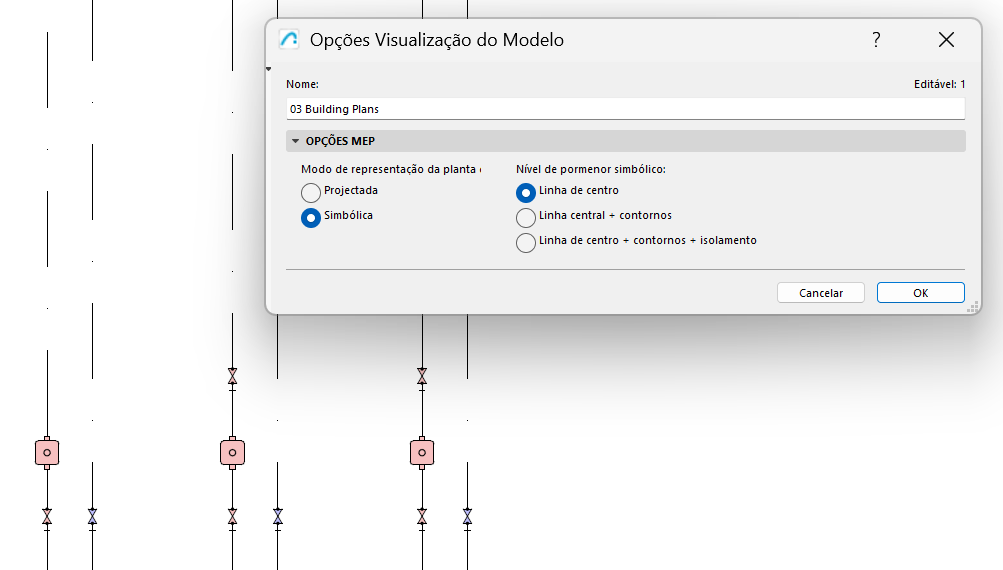

1.Ir para Documentação > Vista de Modelo > Opções de Visualização de Modelo

2.No painel Opções MEP: escolha Projectado ou Simbólico

3.Para Simbólico, seleccione o seu nível de detalhe preferido.

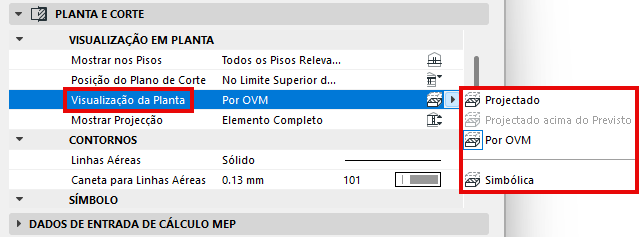

Para que as Opções de Visualização de Modelos tenham efeito em qualquer traçado, certifique-se de que a opção de visualização da Planta de Piso (nas Definições da Traçado) permanece definida como "Por MVO".

Também pode anular esta definição, escolhendo Projectado ou Simbólico para qualquer rota individual.

Ver também Criar símbolo MEP Personalizado.
