Disponível com o Archicad Collaborate
Utilize esta função para modelar um objecto MEP 3D personalizado se este não estiver disponível na sua biblioteca - por exemplo, uma válvula ou ligação específica que corresponda às dimensões e à lógica de ligação de que necessita.
1.Na Planta ou na janela 3D, utilize elementos construtivos (p. ex., Parede, Laje, Objecto, Elemento MEP) para modelar um item MEP personalizado.

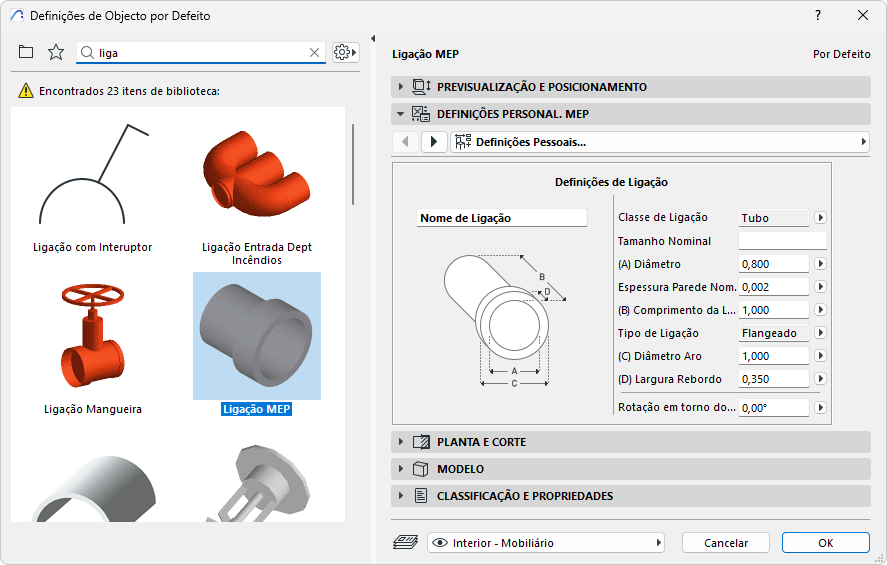

2.Se o seu elemento MEP personalizado exigir uma ou mais ligações, terá de utilizar o objecto Ligação MEP como parte do seu elemento. Está disponível na Biblioteca MEP:
3.Na janela 3D: Utilize Ficheiro > Bibliotecas e Objectos > Guardar Selecção como > Item MEP.
4.Introduza um Nome do Ficheiro e o destino para o objecto.
5.Seleccione um Subtipo a partir da lista pendente Tipo:
Nota: os subtipos disponíveis dependem do número e tipo de objectos Ligação MEP contidos no objecto personalizado. Se possuir apenas uma Ligação simples, os subtipos equipamento e inline (que requerem múltiplas ligações colineares) não estão disponíveis.
6.Clique em Guardar. O novo objecto MEP é acessível a partir das definições de ferramenta do subtipo escolhido.
