Construa o seu traçado MEP de forma intuitiva: seleccione uma ferramenta MEP, depois clique no traçado existente para adicionar ramificações, descolagens, etc.
Ver também Editar Traçado graficamente.
Adicionar Ramificação ao Elemento de Traçado
Uma ramificação é criada quando se traça uma conduta ou tubo para o lado de outra conduta/tubo. O ramo é gerado automaticamente, com tamanhos de secção transversal e inclinações personalizáveis que podem ser ajustados em tempo real.
O traçado original é dividido em vários elementos de traçado.

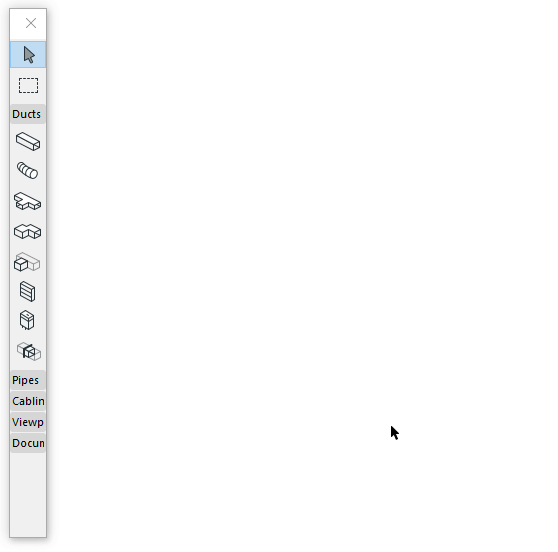

Adicionar Take-off de Conduta
Utilize a ferramenta Take-off para colocar um elemento de take-off e, depois, ligar-lhe uma conduta. Um elemento de transição é criado automaticamente.
Conversão automática de cotovelo para ramo
Quando se adiciona um novo segmento de percurso de tubagem a partir de um cotovelo existente, o cotovelo é automaticamente convertido num T ou num acessório de derivação. Esta conversão funciona mesmo que o novo tubo tenha um diâmetro diferente do existente.
