Colocar Terminal, Acessório ou Equipamento
Disponível com o Archicad Collaborate
A Biblioteca MEP contém elementos MEP especialmente configurados que podem ser colocados utilizando as ferramentas Acessório, Equipamento e Terminal - estes podem ser utilizados para iniciar e terminar traçados MEP.
Nota: A biblioteca de objectos contém partes de biblioteca adicionais que são compatíveis com MEP e/ou podem ser convertidas em Equipamento. Ver Objectos compatíveis com MEP.
Utilize as ferramentas Terminal, Acessório e Equipamento para colocar estes elementos MEP em Planta ou 3D.
•Seleccione o acessório ou a ferramenta de montagem e, em seguida, clique uma vez num segmento de percurso para o colocar
•O elemento colocado em segundo lugar (traçado ou acessório) herda as definições do sistema MEP daquele a que se liga
•Se as formas do acessório e da traçado coincidirem: o acessório assume o tamanho do traçado por defeito
•Se as formas forem diferentes: o acessório mantém o seu próprio tamanho e as transições são adicionadas automaticamente
•Se não houver espaço suficiente ou se o acessório não estiver alinhado com o traçado: é colocado um acessório autónomo, não ligado ao itinerário
Definição do Acessório: Herdar o tamanho do traçado
Por defeito, um acessório colocado corresponde ao tamanho do elemento do traçado. Para alterar esta predefinição para cada elemento, desmarque a opção Tamanho da ligação na Caixa de Informação:
Se a caixa de verificação estiver desactivada: o acessório mantém o seu próprio tamanho e é adicionada uma transição, se necessário.

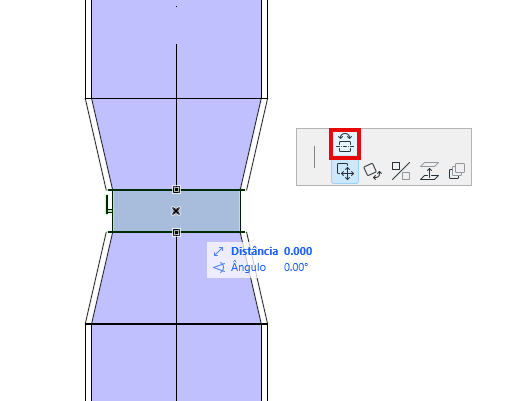

Inverter a direção do acessório
Depois de colocar um acessório, pode utilizar o comando "Inverter direção" da paleta de animais para alterar a sua orientação:
Encontrar a melhor ligação de traçado
Quando ligar um traçado a um terminal, acessório ou equipamento, utilize as teclas de seta para cima e para baixo para ver caminhos alternativos para ligar ao traçado.
Prima as setas para cima/para baixo para ver alternativas de traçado
