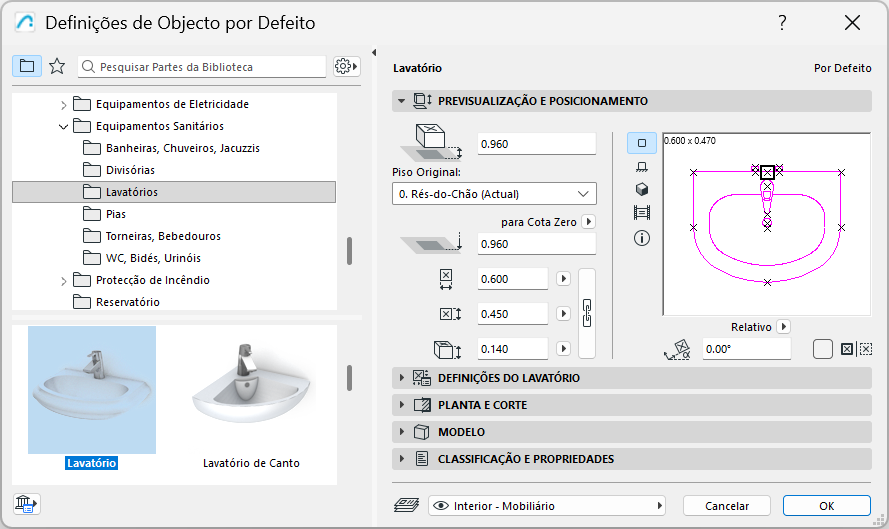

Muitos objectos familiares, como esta Bacia, também incluem definições de ligação compatíveis com MEP, para que possa ligá-los a um traçado MEP.
Visualizar Porta de Ligação MEP
1.Ir para Documentação > Vista de Modelo > Opções de Visualização de Modelo
2.Abrir Definições Diversas para Itens de Biblioteca
3.Active a Opção de Visualização de Modelo para Ligações MEP do Objecto.
Opção de Visualização de Modelo: Mostrar ou Esconder Ligações MEP em Itens da Biblioteca
Converter Objectos em Equipamentos
Para editar graficamente estas ligações, é necessário primeiro convertê-las em elementos do tipo Equipamento.
Para um objecto MEP seleccionado: mude o seu tipo para Equipamento (ou voltar a Objecto), utilizando os comandos do menu de contexto.
