As Cargas de Linha podem ser introduzidas em Membros 1D ou 2D.
1.Activar a ferramenta Carga de Linha.
2.Em Definições de Ferramenta ou Informações: seleccione um Caso de Carga para o seu novo elemento Carga (ver Definições de Ferramenta de Carga).
3.Nas Informações: escolha se a Carga deve ser associativa às arestas ou não. (Isto é relevante se estiver a colocar a carga ao longo da aresta de um Membro 2D. Ver Carga de linha: Associatividade de Arestas.)
4.Ao mover o cursor, o elemento anfitrião potencial (Membro Analítico Estrutural) é realçado. Também pode ver antes o aspecto que a Carga terá após a colocação.
Se passar o cursor sobre múltiplos elementos anfitriões, utilize o separador para alternar entre eles até o direito ser realçado.
5.Clique num Membro para especificar o ponto de partida.
6.Arraste o cursor e, depois, clique para colocar a Carga de Linha.
Nota: as Cargas só são visíveis se pertencerem ao Caso de Carga actualmente visível. Se tentar colocar um elemento de Carga que não pertença ao Caso de Carga visível no momento, recebe uma notificação.

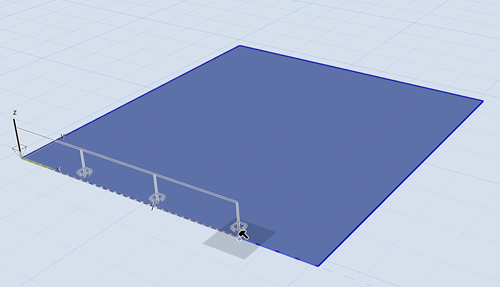

Colocar uma Carga de Linha

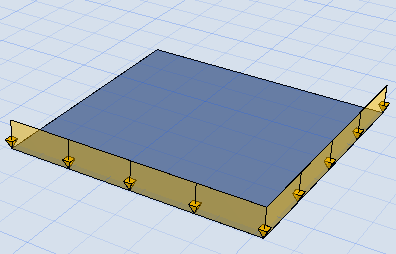

Colocar uma cadeia de Cargas de Linha num Polígono de Membro 2D
1.Certifique-se de que a Carga de Linha está definida como "Associada às Arestas".
2.Clique num canto do polígono e, em seguida, passe o rato sobre o canto oposto.
3.Clique em Tab para ver pré-visualizações de caminhos alternativos para Carga de Linha e, depois, clique para colocar.

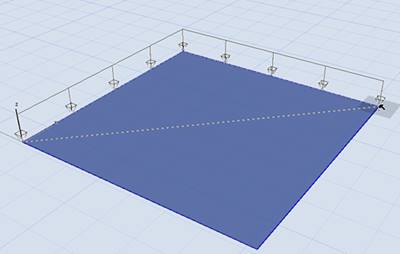

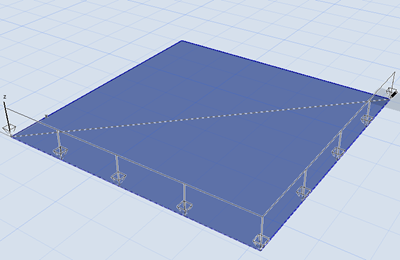

Carga de Linha Associativa à volta da aresta da Laje: clique em Tab para ver alternativas
Cargas de Linha em Todas as Arestas (Atalho)
Use a Vara Mágica (espaço + clique) para criar Cargas de Linha em todas as arestas do Membro 2D.
Carga de linha: Associatividade de Arestas
Antes de colocar uma Carga de Linha, seleccione a definição de Associatividade de Arestas nas Informações. Isto é relevante para Cargas de Linha na extremidade de um Membro 2D. (Não afecta as Cargas de Linha que não coincidem com uma aresta do Membro.)
Quando edita a aresta do Membro:
•As Cargas de Linha Associativas seguirão quaisquer alterações na geometria da aresta.
•As Cargas de Linha não associativas não seguirão as alterações na geometria da aresta (mas, quando o Membro é arrastado, as Cargas de Linha também se movem).
Se colocar uma Carga de Linha na aresta de um elemento de Abertura (por exemplo, numa Laje), a Carga não pode ser associativa.
Em contrapartida, uma Carga de Linha na aresta de um orifício pode ser associativa ou não associativa.
