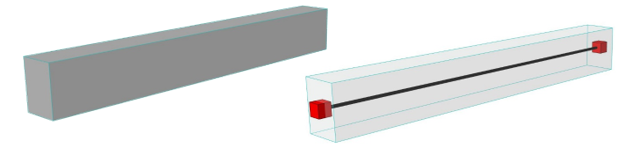

As Vigas e Pilares são representados no Modelo Analítico Estrutural como Membros 1D. Eles possuem dois nós (nós inicial e final) e uma linha de eixo a ligar os dois nós.
Por defeito, o Membro 1D é gerado no centro de gravidade do núcleo do elemento (ou componente de núcleo).
Personalize a cor do Membro 1D em Representação de Modelo Analítico Estrutural (Preferências).
O Membro analítico não se estende além do corpo físico, a menos que tenha sido ajustado.
Que Pilares e Vigas são Membros 1D do Modelo Analítico Estrutural?
Os Pilares e Vigas irão gerar um Membro 1D no Modelo Analítico Estrutural, caso satisfaçam estas condições:
•Em carga
•Contém um núcleo
•A caixa de verificação "Membro Estrutural" está activa nas Definições do Elemento
•Geometria suportada (ver tabela abaixo)
|
Geometria Viga-Pilar |
Membro do Modelo Analítico Estrutural? |
|
Elemento Básico (Rectangular, Circular) |
Sim |
|
Perfil Complexo - inclui um Núcleo |
Sim |
|
Perfil Complexo - Sem Núcleo |
Não |
|
Multi-segmentado e/ou Afunilado |
SIM, com base num único Perfil de Substituição ou em perfis variáveis |
Definições de Ferramenta para Membros 1D

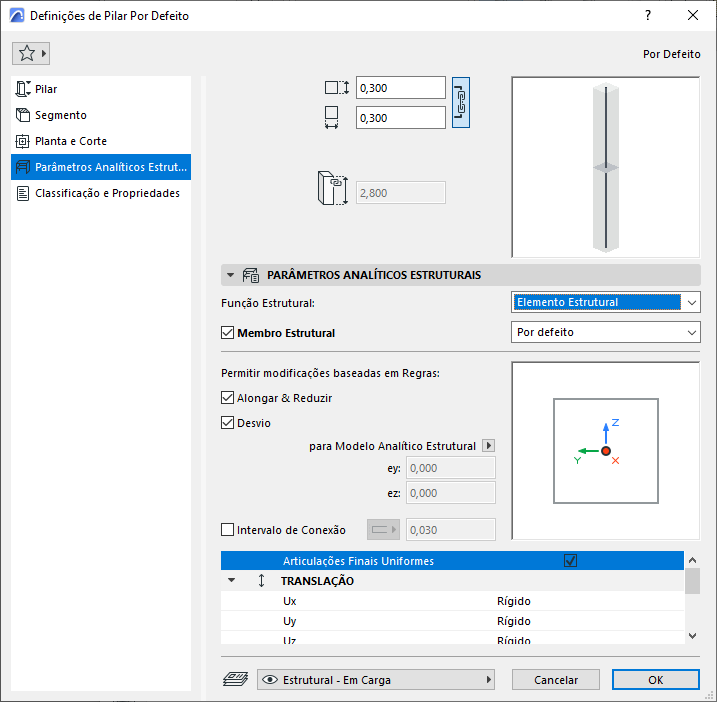

Use o painel Parâmetros Analíticos Estruturais das definições de Pilar ou Viga.

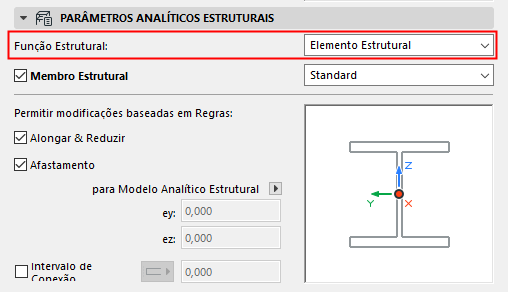

Função Estrutural - Activar Elemento Estrutural
Defina a Função Estrutural para Elemento Estrutural.
Trata-se do mesmo controlo, com o mesmo valor, encontrado no controlo da Função Estrutural no painel Classificação e Propriedades.

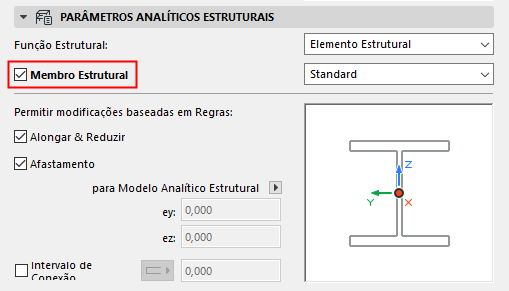

Membro Estrutural - Activar para Modelo Analítico Estrutural
Esta caixa é assinalada por defeito: inclua este elemento no Modelo Analítico Estrutural como Membro 1D.
Desmarque, se o elemento NÃO dever ser incluído no Modelo Analítico Estrutural.
Notas:
–Disponível apenas se a Função Estrutural estiver definida para Elemento Estrutural.
–Se o elemento for um composto ou um Perfil Complexo, tem de incluir, pelo menos, uma camada/componente como núcleo, de modo a fazer parte do Modelo Analítico Estrutural.
Membro 1D - Definir o Comportamento Estrutural
Esta definição de Comportamento Estrutural define o comportamento do Membro num programa de análise estrutural baseado no método de elementos finitos (FEM): especificamente, os tipos de forças para os quais este elemento foi concebido suportar.

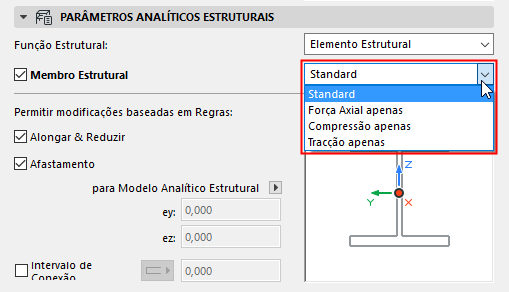

Escolha uma opção para definir o comportamento estrutural do Membro:
•Standard (por defeito) - o elemento pode transferir todas as forças, como as forças axial e transversal.
•Força Axial apenas
•Compressão apenas
•Tracção apenas
As definições disponíveis são fixas e não podem ser personalizadas.
A definição de Comportamento Estrutural não tem qualquer efeito no Modelo Físico.
Permitir modificações baseadas em Regras - Membro 1D

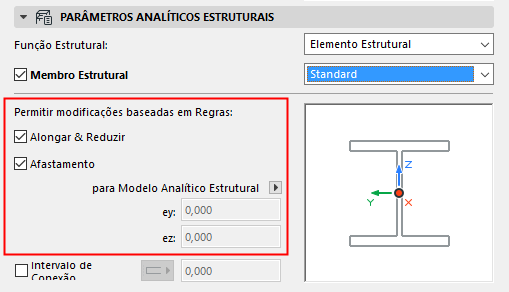

Active estas caixas de verificação para aplicar as respectivas Regras de Ajuste, que são definidas na caixa de diálogo Regras de Geração de Modelo Analítico Estrutural.
Por defeito, as caixas Alongar & Reduzir e Afastamento estão assinaladas: os ajustes Alongar, Reduzir e Afastamento definidos no diálogo de Regras de Geração afectam este Membro 1D.
Se uma Regra de Ajuste usar o Ajuste "Vínculo", ela será aplicada a este elemento apenas se ambas as caixas de verificação estiverem assinaladas.
Ver Regras de Geração do Modelo Analítico Estrutural.
Para excluir este Membro 1D das regras de ajuste automáticas, desmarque esta(s) caixa(s). As respectivas Regras de Ajuste não são aplicadas a este elemento.
Se necessário, pode definir um afastamento pessoal para este elemento (ver abaixo).
Afastamento pessoal
Se a caixa Afastamento não estiver assinalada:
Redefina a excentricidade deste elemento, seja graficamente ou introduzindo um valor.
Ver Excentricidade.
Intervalo de Conexão
Para Vigas e Pilares: esta opção estende virtualmente o comprimento do núcleo do Membro 1D ao longo do seu eixo.
O propósito de estender virtualmente o núcleo é permitir que a viga ou coluna alcance uma ligação de núcleo com outros elementos, se tal ligação de núcleo não existir. Como resultado desta extensão virtual, as Regras de Ajuste (que requerem ligações principais) podem entrar em vigor.
Para mais pormenores, ver Faixa de Conexão (Estender Núcleo para Activar Conexão)
Translação e Rotação
