Pode guardar vistas de Planta e Secção/Alçado/AI ou Documento 3D em DWF (Desenho Formato Web):
Active o Piso requerido ou a janela de Secção/Alçado/AI ou Documento 3D e seleccione o comando Guardar Como do menu Ficheiro. Seleccione o formato de ficheiro DWF da lista, clique no botão Guardar e escolha uma das opções seguintes:
•ASCII - ficheiro texto ASCII legível e editável. Pode ser um pouco longo.
•Binário - ficheiro binário com um tamanho menor que a versão ASCII.
•Binário Comprimido - menor, o mais facilmente transportável ficheiro binário comprimido.
•Pode visualizar o ficheiro DWG gravado com qualquer web browser que suporta o Plug-in DWF. Pode descarregar um visualizador DWF a partir de: https://www.autodesk.com/products/design-review/download. Um visualizador de domínio público baseado em Java - com algumas limitações - pode ser encontrado em: http://www.cadviewer.com.
Ficheiros DXF/DWG (.dxf, .dwg)
Para mais pormenores, veja Guardar Ficheiros DWG/DXF.
Ficheiro MicroStation Design (.dgn) - Versão 7
Use Ficheiro > Salvar como..., e escolha o formato de ficheiro MicroStation Design File (.dgn).
O conversor exporta vistas 2D (planta, alçado e corte) para o formato 2D MicroStation (apenas versão 7).

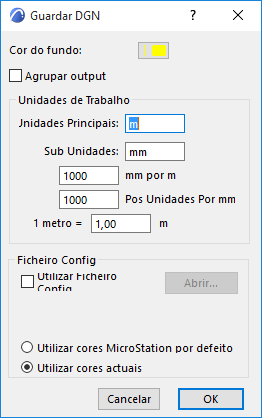

Na caixa de diálogo que aparece:
Especifique a cor do fundo e as Unidades de Trabalho para o ficheiro exportado.
Todos os elementos são exportados como primitivas de desenho (pontos, linhas, arcos, textos, polilinhas, triângulos e polígonos).
Ficheiro Config
Durante o output, você é questionado para designar um ficheiro de configuração opcional (.txt), que controla a atribuição de vegetais, tipo de linha, fonte e conversão de cor.
•O formato DGN v7 está limitado a 64 vegetais (layers). Se o ficheiro Archicad contiver mais, então ele "patina". O ficheiro configuração pode controlar a correspondência entre vegetais. Na ausência do ficheiro configuração, a ordem por defeito é alfabética.
•Conversão de cor de caneta: definida no ficheiro configuração. De outro modo, o Add-On utilizará as atribuições por defeito.
•Conversão de fonte. Se faltar o ficheiro configuração, o add-on atribuirá por defeito o fonte vector internacional (sempre presente no MicroStation).
–Se definir uma tradução Chicago-Chicago, tenha a certeza que o fonte Chicago TrueType está carregado no MicroStation (com o comando Element > Text > View > File > Import). Se não estiver carregado, reverterá ao original (por defeito).
Se gostar que o texto tenha o mesmo aspecto nos dois ficheiros, utilize fontes mono-espaçadas (p. ex. Courier) na planta.
Tramas de símbolos e tipos de linhas não são exportados nesta versão.
Depois de o ficheiro DGN estar carregado em MicroStation, deve utilizar o comando Vista Geral para ver o desenho completo; não ajustará a escala automaticamente.
Ver também Abrir Ficheiro MicroStation Design (.dgn) - Versão 7 ou 8.
