O Formato de Desenho da Web, um formato gráfico vectorial 2D criado pela Autodesk.
O ficheiro DWF conterá todos os elementos de desenho com algumas excepções e limitações:
•imagens: devido a limitações do formato, apenas imagens direitas podem ser escritas para um ficheiro DWF,
•câmaras não serão incluídas.
O Archicad abre todos os formatos de ficheiros DWG, a começar pelo AutoCAD 2000.
Em Ficheiro > Abrir, seleccione o formato de ficheiro DXF ou DWG. Utilize o botão Definições para abrir a caixa de diálogo Configuração da Conversão DXF-DWG.
Para mais pormenores, veja Abrir Ficheiros DWG/DXF.
Contudo, na maioria dos casos, você não necessita de ajustar essas definições de tradução, porque a definição por defeito dar-lhe-á o resultado desejado quando abrir um ficheiro DXF/DWG.
Nota: se trabalhar em AutoCAD e abrir um DWG originalmente criado no Archicad, pode aparecer um Aviso. No entanto, pode continuar e trabalhar no DWG gravado- não deverão surgir problemas de estabilidade.
Ficheiro MicroStation Design (.dgn) - Versão 7 ou 8
Dispõe das seguintes opções:
•Utilize Ficheiro > Conteúdo Externo > Colocar Desenho Externo e seleccione um Ficheiro MicroStation Design (.dgn) (versão 7 ou 8)
•Utilize Ficheiro > Abrir e seleccione um Ficheiro MicroStation Design (.dgn) (versão 7 ou 8)
•Arraste e largue um ficheiro .dgn para o importar para o projecto actual.

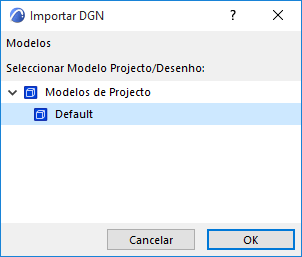

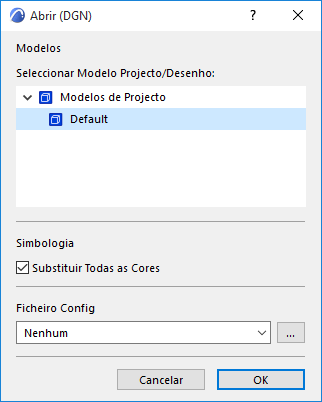

Defina as opções na caixa de diálogo Abrir DGN ou Importar DGN, se aplicável:
Modelo de Modelação/Desenho
Utilize o pop-up para seleccionar um dos modelos no modelo DGN (se incluir múltiplos modelos).
Simbologia
Substituir Todas as Cores: o Conjunto de Canetas do projecto é substituído pela tabela de cores DGN.
Nota: se seleccionar esta caixa e utilizar um ficheiro de configuração, as respectivas definições vão substituir o Conjunto de Canetas.
Ficheiro Config
Opcional. Está disponível um ficheiro de configuração por defeito (txt) na pasta Originais do Archicad. Utilize ou personalize um ficheiro config para garantir conversões padrão da empresa.

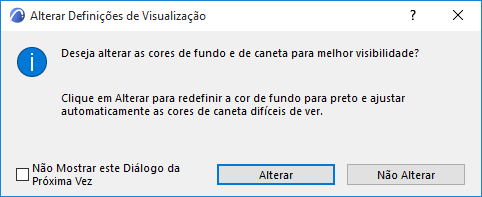

Se tiver usado Ficheiro > Abrir para abrir o ficheiro DGN: aparecerá um diálogo com a opção de alterar a cor do fundo para preto.
Veja, também, Guardar como Ficheiro MicroStation Design (.dgn) - Versão 7.
