Tradutores IFC: Descrição Geral
Importar e exportar dados do modelo utilizando o IFC acontece de acordo com as definições do tradutor IFC que está a utilizar. Um Tradutor IFC define as regras para a conversão de elementos e o modo como devem interpretar-se - seja no Archicad, seja na aplicação externa que lê o ficheiro IFC.
Fluxo de Trabalho Básico para Utilizar Tradutores IFC
Nota Importante sobre os Tradutores e Ficheiros-Tipo
Caixa de Diálogo Tradutores IFC - Visão geral
Fluxo de Trabalho Básico para Utilizar Tradutores IFC
O Archicad disponibiliza Tradutores IFC predefinidos de fábrica, cujas definições estão optimizadas para uma finalidade de importação/exportação em particular.
A maioria dos utilizadores que efectua a exportação e importação IFC não tem de ajustar quaisquer definições de Tradutor. Tudo o que precisa fazer é seleccionar um tradutor predefinido a partir da caixa de diálogo Abrir (ao importar um modelo em formato IFC) ou da caixa de diálogo Guardar como/Agrupar a IFC (ao exportar um modelo para formato IFC).
Ver Exportar modelo IFC e Importar modelo IFC.
Nota Importante sobre os Tradutores e Ficheiros-Tipo
•Ao importar um projecto IFC com Abrir ou Associar IFC: irá escolher um Tradutor para Importação IFC a partir de um Ficheiro-Tipo externo, seleccionado por si.
•Ao importar um projecto IFC usando o comando Agrupar: irá escolher um Tradutor para Importação IFC a partir do projecto anfitrião actual.
Caixa de Diálogo Tradutores IFC - Visão geral

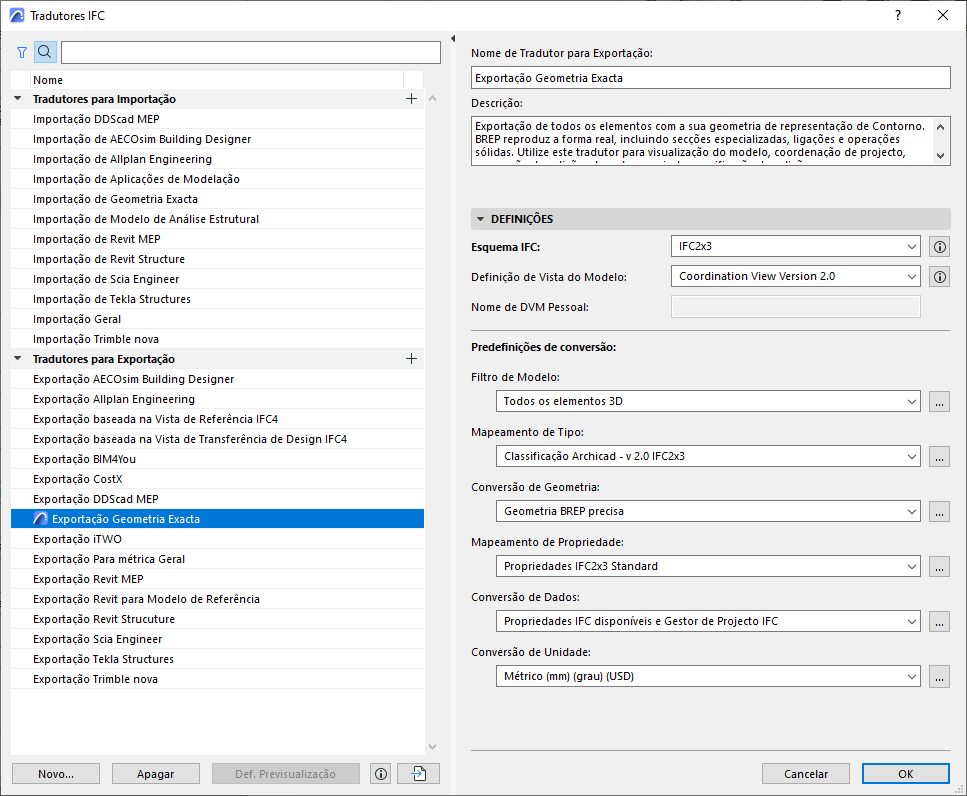

A caixa de diálogo Tradutores IFC (Ficheiro > Interoperabilidade > IFC > Tradutores IFC) permite-lhe visualizar ou modificar definições de Tradutor ou criar novos Tradutores.
Os Tradutores são listados por nome do lado esquerdo. O nome do Tradutor indica-lhe para que serve: p. ex., "Modeling Applications Import" ou "Tekla Structures Export".
Eles estão divididos em Tradutores para Importação e Tradutores para Exportação. Os dois grupos de tradutores não são intercambiáveis, pois contêm definições diferentes.
•Consoante necessário, use os botões de Pesquisar e Filtrar no topo da lista de Tradutores, para localizar um Tradutor.
–O botão Filtrar permite-lhe limitar a lista por Esquema IFC: IFC2x3 ou IFC4
Veja Esquema IFC (apenas Tradutores para Exportação) para mais informações.
Para mais pormenores sobre todas as definições do Tradutor, veja as seguintes secções:
Tradutores para Importação (Definições Detalhadas)
Tradutores para Exportação (Definições Detalhadas)

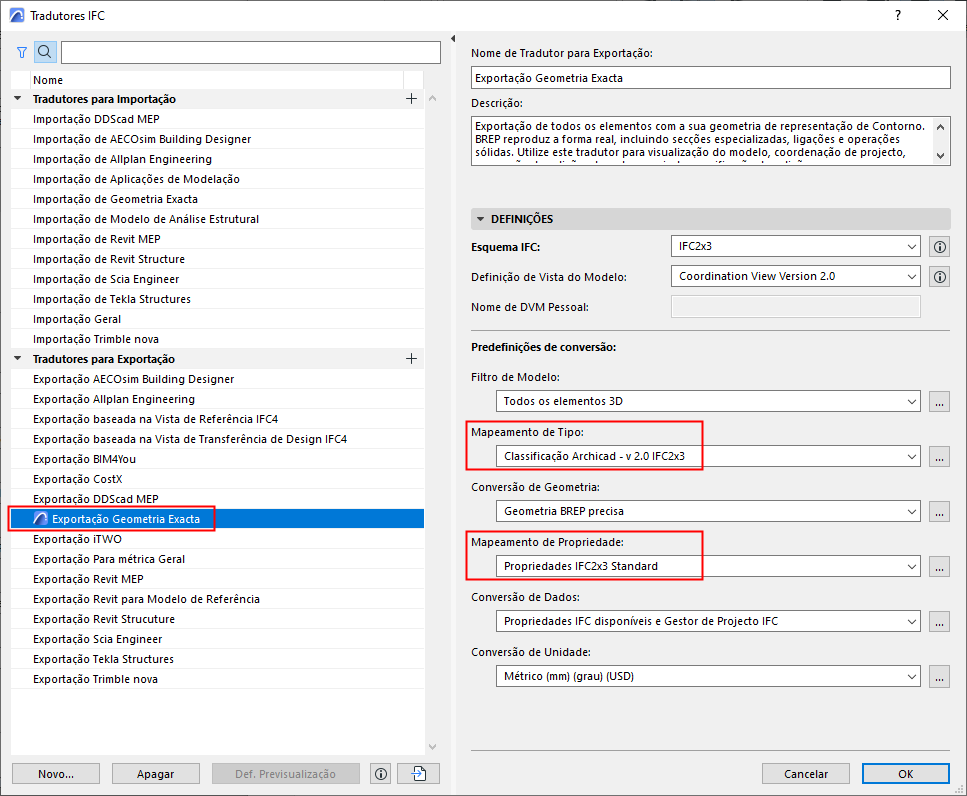

Um dos Tradutores para Exportação é o Tradutor de Previsualização, marcado pelo ícone do programa:
O Tradutor de Pré-visualização também fornece definições de mapeamento por defeito, necessárias para trabalhar com dados IFC no Archicad. Estas definições de mapeamento essenciais encontram-se em duas predefinições do Tradutor de Pré-visualização:
•Predefinição de Mapeamento de Tipo para Exportação
A predefinição de Mapeamento de Tipo do Tradutor de Pré-visualização atribui um Tipo IFC a cada elemento exportado. O Tipo IFC, por seu lado, afecta as propriedades IFC disponíveis para o elemento.
Ver também Mapeamento Tipo Exportação IFC.
•Predefinição de Mapeamento de Propriedade para Exportação (anteriormente, Definições de Mapa IFC)
Com base no Tipo IFC, a predefinição de Mapeamento de Propriedade do Tradutor de Pré-visualização disponibiliza o conjunto de Propriedades IFC utilizado para funções relacionadas com dados IFC. Por exemplo, pode procurar/seleccionar/listas Propriedades IFC nas seguintes partes da interface:
–critérios em Pesquisar & Seleccionar
–critérios em Mapas Interactivos
–Rótulos (p. ex., Rótulo de Classificação e Propriedades, ID e Rótulo de Propriedades )
–Gestor de Projecto IFC
–Definições de Elemento (painel Classificação e Propriedades)
Todas estas interfaces usam o Mapeamento de Propriedade definido no Tradutor de Pré-visualização.
Ver também Mapeamento de Propriedades para Exportação IFC.
Use o Tradutor de Pré-visualização:
•para exportar o modelo utilizando as Propriedades visíveis no modelo actual
•para ver as Propriedades IFC no Archicad que são usadas numa norma IFC em particular. Por exemplo, para trabalhar com as Propriedades IFC, conforme definido pela norma COBie 2 Export para os EUA, vá para a caixa de diálogo Tradutores IFC e mude o Tradutor de Pré-visualização para "COBie 2 Export (US)".
Nota: a predefinição de Mapeamento de Propriedade contém definições específicas do Tradutor. Em versões do Archicad antes do 21, estas definições eram específicas do projecto e geridas na Configuração de Esquema IFC.
Para informações sobre a migração de Esquemas IFC herdados, ver o Guia de Migração.
Definir um Tradutor Diferente como Tradutor de Pré-visualização
1.Vá para Tradutores IFC. (Ficheiro > Interoperabilidade > IFC)
2.Seleccione um Tradutor para Exportação na lista.

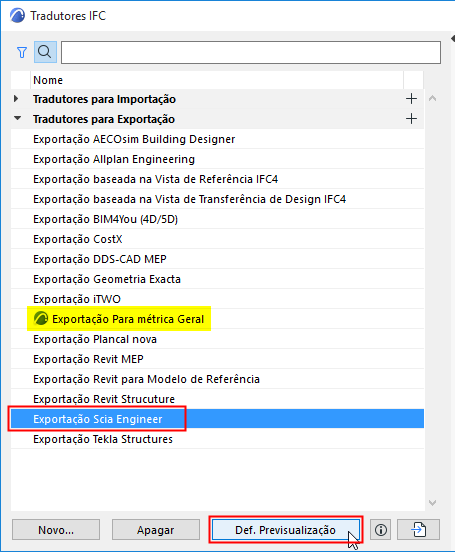

3.Clique em Definir Pré-visualização na parte inferior da caixa de diálogo.
Definir Tradutor de Pré-visualização

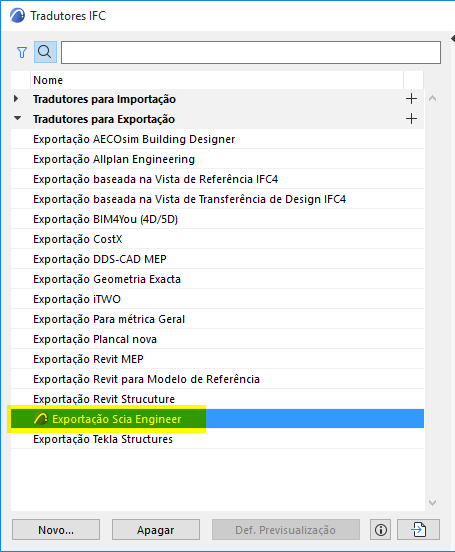

4.O Tradutor seleccionado é agora o Tradutor de Pré-visualização, assinalado com o ícone do programa:
Tradutor de Pré-visualização Definido de Novo

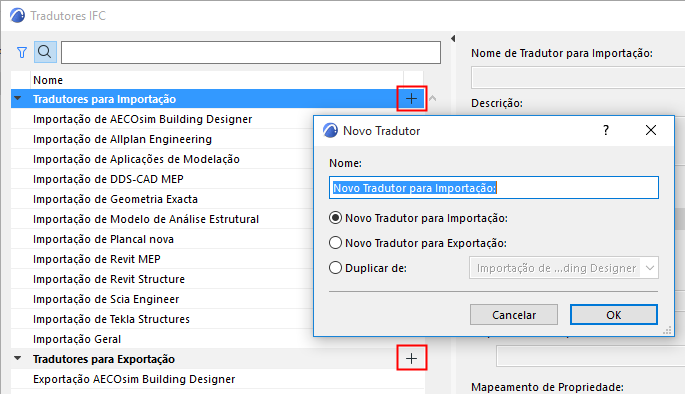

Criar Tradutor Novo/Duplicado
Dispõe das seguintes opções:
•Clique no botão Novo em baixo, à esquerda, ou
•Clique no botão Mais à direita do grupo de Tradutores (Importação ou Exportação).
Apagar Tradutor
Seleccione um Tradutor e, depois, clique no botão Apagar em baixo, à esquerda.
•A selecção múltipla não está disponível.
•Deve manter-se, pelo menos, um Tradutor para Importação e um Tradutor para Exportação - não pode apagar o último de cada um dos grupos.
Nota: se apagar o Tradutor de Pré-visualização, é-lhe solicitado que seleccione um Tradutor para Exportação diferente, para servir de Tradutor de Pré-visualização. (Ver também Tradutor de Pré-visualização, abaixo.)
Cancelar Alterações nos Tradutores IFC
Na caixa de diálogo Tradutores IFC, clicar em Cancelar irá rejeitar todas as alterações que fez, não só na caixa de diálogo principal, mas também nos subdiálogos (os diálogos de definições específicos das Predefinições de conversão.)
Importar Tradutores do Projecto
Para importar Tradutores de outro projecto Archicad:

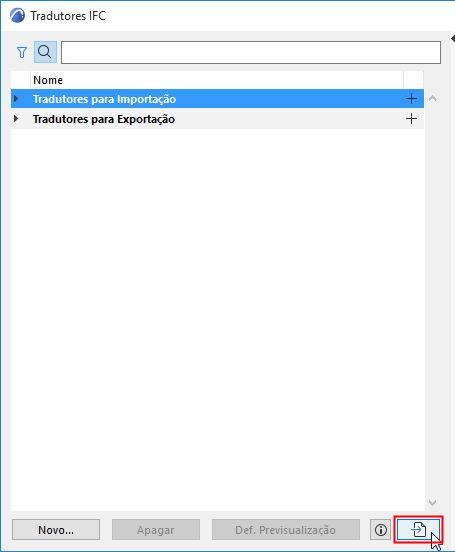

1.Clique no botão de importação em baixo, à esquerda.
2.Procure o tipo de ficheiro pretendido: PLN, PLA ou TPL.
Nota: já não pode importar ficheiros de Tradutor IFC em formato XML. Ver Actualizar Tradutores IFC.

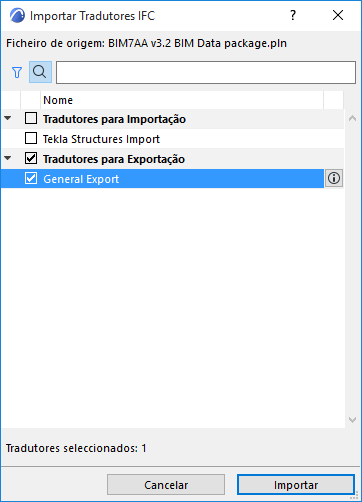

3.Clique em Abrir. Na caixa de diálogo que aparece, seleccione um ou mais Tradutores IFC a importar do projecto seleccionado.
4.Clique em Importar. No caso de o seu projecto já conter Tradutores com o mesmo nome que os importados, é-lhe solicitado que escolha o modo de os gerir (Substituir, Importar com novo nome do ficheiro ou Ignorar.)
Importar Definições de Mapeamento
Certas definições do Mapeamento do Tradutor IFC podem ser importadas para o seu projecto a partir de ficheiros externos. Veja estas secções:
