Mapeamento de Propriedade para Importação IFC

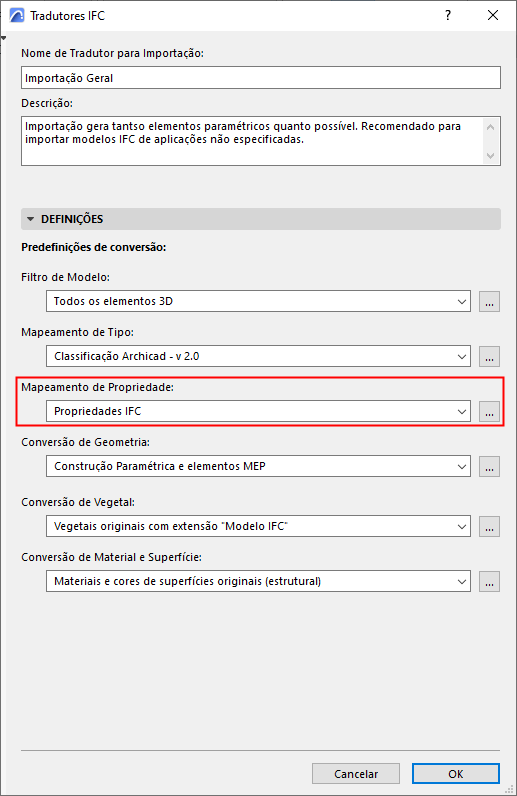

Ficheiro > Interoperabilidade > IFC > Tradutores IFC
Escolha um Tradutor para Importação e abra a predefinição Mapeamento de Propriedade.
Utilize esta Predefinição de Conversão para definir como processar as propriedades de elementos IFC importados.
Tópicos relacionados:
Utilizar a Tabela de Mapeamento
Atribuir Valores de Propriedade (Baseado no Mapeamento de Propriedades IFC)
Importar Dados IFC para Categorias Archicad
Substituir Estado de Renovação em falta

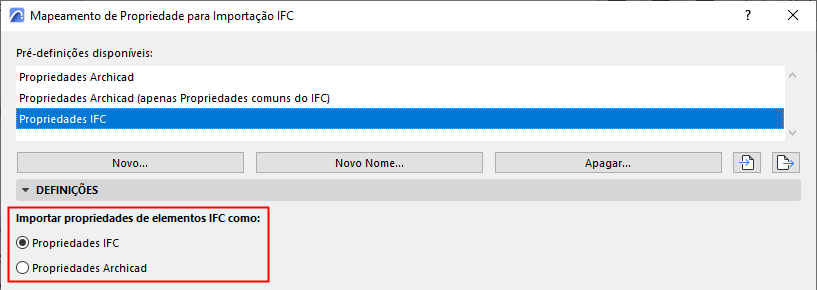

Escolha Propriedades IFC ou Propriedades Archicad:
Importar como Propriedades IFC
•Esta é a opção por defeito: importar todas as propriedades dos elementos IFC importados.
•Estes dados estão agora disponíveis como Propriedades IFC em várias partes da interface do projecto, como Pesquisar & Seleccionar e Definições do Esquema de listas de elementos. (Esta é a forma como as propriedades IFC foram importadas em versões anteriores do AC.)
•Se escolher esta opção, não tem de utilizar Mapeamento de Propriedade.

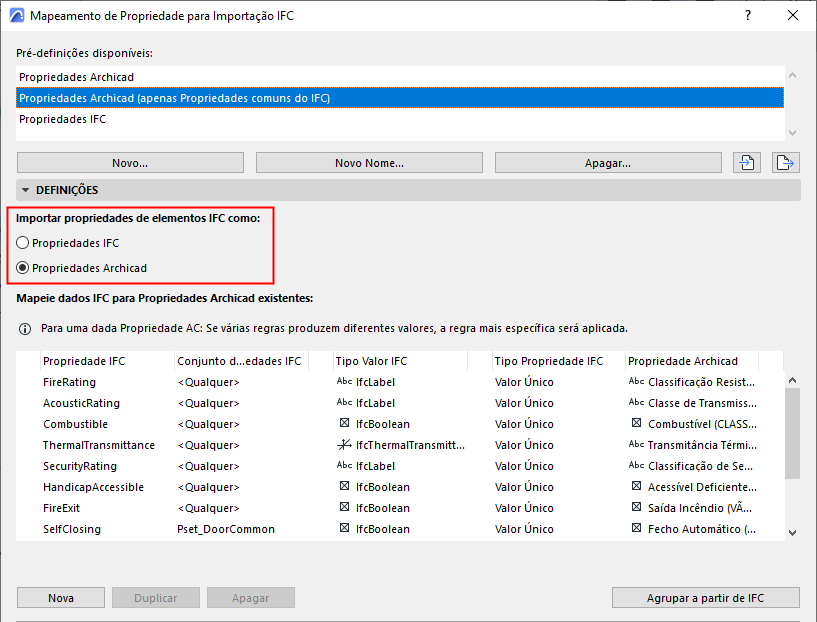

Importar como Propriedades Archicad
Esta opção pode ser útil se desejar disponibilizar determinados dados de propriedade IFC para funções que utilizem Propriedades Archicad (mas não Propriedades IFC). As funções são:
•Gráfico Sobrepõe
•Propriedades definidas por Expressão
•Detecção de Colisão
•Rótulos de Texto Automático
Esta opção activa a tabela de mapeamento. Utilize a tabela para definir que valores de propriedade IFC devem ser importados para que propriedade existente.
•Cada Propriedade IFC na lista (definida através das primeiras quatro colunas, a partir da esquerda) é mapeada para uma Propriedade Archicad do projecto actual (coluna mais à direita).
•Não é gerada nenhuma nova Propriedade Archicad no projecto actual.
•Propriedades IFC não listadas na tabela de mapeamento são ignoradas durante a importação.
Lembre-se:
–O conjunto de Propriedades Archicad disponíveis para qualquer elemento depende da sua Classificação.
–Cada Propriedade Archicad tem um valor por defeito (atribuído no Gestor de Propriedade).
–Para elementos importados do IFC, esta tabela de mapeamento permite-lhe alterar o seu valor de Propriedade Archicad, de um valor por defeito para um valor personalizado, com base nos dados IFC aplicáveis, se disponíveis.
