Conversão de Vegetais para Importação IFC

Ficheiro > Interoperabilidade > IFC > Tradutores IFC

Escolha um Tradutor para Importação e abra a predefinição Conversão de Vegetal.

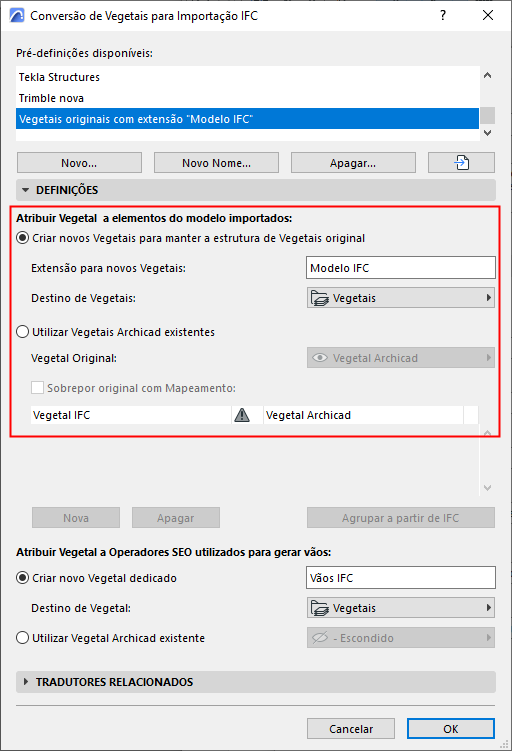

Utilize esta caixa de diálogo para definir o método para colocar os elementos importados nos vegetais em Archicad.

Criar novos Vegetais para manter a estrutura de Vegetais original

Os novos vegetais utilizam os nomes dos vegetais originais (por exemplo, IfcPresentationLayerAssignment) do modelo IFC. Os elementos importados são colocados nestes vegetais.

•Extensão para novos Vegetais: adicione uma extensão personalizada (como "Modelo IFC") a cada Nome do Vegetal. Isto permite-lhe classificar Vegetais por extensão em Definir Vegetais.

•Destino do Vegetal: escolha uma pasta para vegetais IFC. O destino por defeito é a pasta raiz "Vegetais".

Utilizar Vegetais Archicad existentes

No pop-up Vegetal Original, escolha um vegetal existente no qual colocar elementos importados.

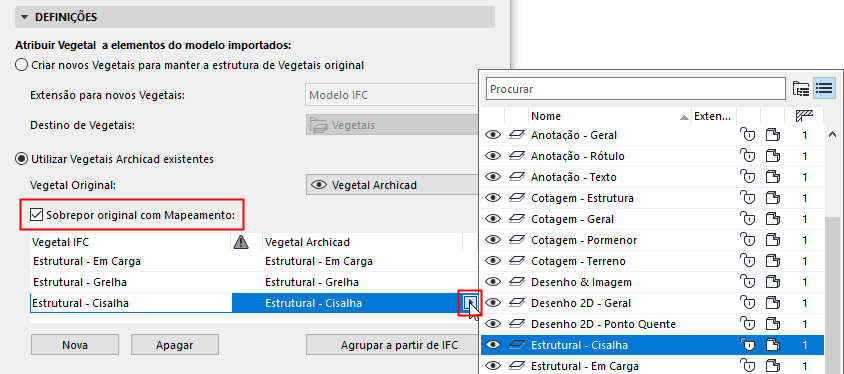

Sobrepor original com Mapeamento

Assinale esta opção para mapear vegetais manualmente, em vez de utilizar o Vegetal padrão atribuído a partir do pop-up.

Para adicionar Nomes de Vegetais IFC à lista de mapeamento:

•Clique em novo, ou

•Clique em Agrupar a partir de IFC e procure um ficheiro IFC. Os nomes dos vegetais do ficheiro serão acrescentados à lista.

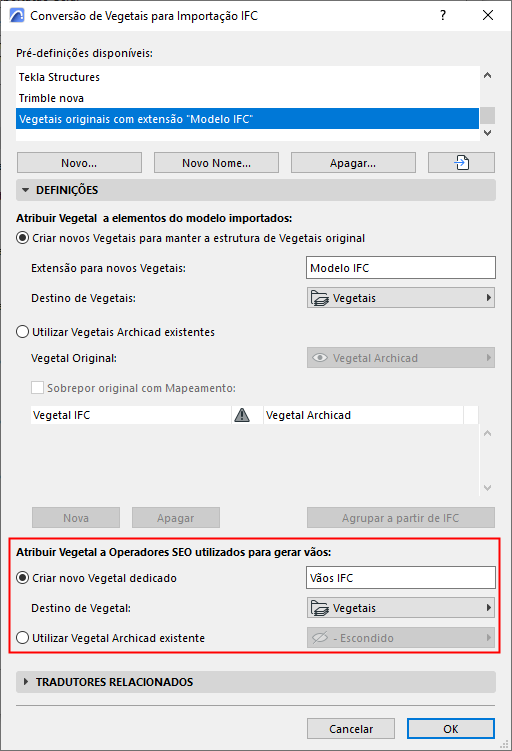

Atribuir Vegetal a Operadores SEO utilizados para gerar vãos

Algumas aberturas importadas podem ser criadas apenas utilizando Operações Elementos Sólidos. Nestes casos, o Archicad utiliza elementos operadores para gerar as aberturas automaticamente via SEO.

Na importação IFC, pode definir as definições de vegetais destes elementos operadores SEO:

•Criar novo Vegetal dedicado: introduza nome para o novo Vegetal.

•Destino de Vegetais: escolha uma pasta para o novo Vegetal.

•Utilizar Vegetal Archicad existente: escolha um vegetal para elementos operadores SEO.

Nota: se mover algum dos elementos alvo, certifique-se de que o vegetal dos elementos operadores é exibido e mova os elementos alvo e operadores em conjunto: faça isto para evitar modificar a geometria original dos elementos importados.

Notas sobre a Conversão de Vegetal:

•O processo de importação define automaticamente um número de grupo de intersecção para todos os vegetais importados e esse número será diferente do actual número de grupo de intersecção de vegetais do projecto. Esta diferença assegura que os elementos nos vegetais importados não intersectarão com os elementos existentes do projecto.

•Se os elementos tiverem sido convertidos para os seus elementos construtivos com base em ferramentas correspondentes (ou seja, não foram convertidos em Objectos ou Morphs; ver Conversão de Geometria para Importação IFC acima), os elementos em vegetais idênticos poderão ver as suas geometrias modificadas devido a intersecções automáticas. Se pretender evitar isto, defina o número de grupo de intersecção para 0.

•Se já existirem vegetais com o mesmo nome, nenhum vegetal novo é criado; os elementos importados são colocados nos vegetais existentes, correspondentes.
