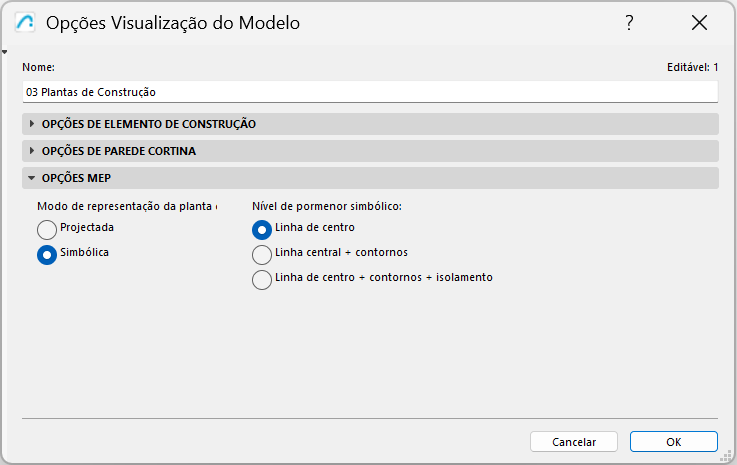

Para aceder a este painel, vá a Documento > Vista do Modelo > Opções de Visualização do Modelo.
Estas opções MEP controlam o aspecto dos elementos MEP na Planta de Piso. Para que estas definições tenham efeito, a opção de visualização da planta baixa de cada elemento (em Definições do elemento) deve ser definida para "Por MVO". (Ver Visualização do Elemento do Traçado: Planta e Corte, Visualização do Modelo).
Os elementos de distribuição MEP podem ser representados com as seguintes opções de visualização de modelo:
•Linha de centro
•Linha central + contornos
•Linhas de centro + contornos + isolamento
Um elemento de distribuição que atravessa um plano de corte de planta de piso é apresentado com um símbolo de corte.
Terminal, Acessório e Equipamento utilizam símbolos incorporados - mas também é possível criar símbolos MEP personalizados.
