Definições da Ferramenta Figura
Para uma descrição das definições genéricas comuns a todas os itens da Caixa de Ferramentas, veja Trabalhar nas Caixas de Diálogo de Definição de Ferramentas.

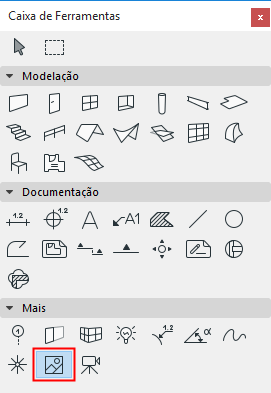

A ferramenta Figura é uma ferramenta dedicada para colocar e manipular imagens. As Figuras são imagens incluídas no ficheiro do Projecto.
Ficheiros de imagens podem ser importados directamente a partir da caixa de diálogo Definições da Figura.
Para mais informações, veja Figuras.
Painel Previsualização e Posicionamento
Existem duas opções para a obtenção de ficheiros de imagem:
•Clique no botão Abrir para procurar ficheiros de imagem nas directorias do sistema.
•Clique em Colar para utilizar o conteúdo do Clipboard. (Se o Clipboard contiver informação de imagem, esta será utilizada directamente. Se contiver texto, este será convertido primeiro em bitmap.)
Nota: pode também inserir uma vista cortada de qualquer ficheiro de imagem no desenho Archicad. Com o Projecto Archicad aberto, abra qualquer ficheiro de imagem. Clique e arraste (o Rectângulo de Selecção é a única ferramenta disponível) para seleccionar a área da imagem, e copie-a para o clipboard. Feche o ficheiro, e cole o conteúdo do clipboard no projecto aberto. Pode modificá-lo, como qualquer outra figura.
A área de previsualização mostra a imagem.
O campo Nome apresenta o nome do ficheiro importado, ou a expressão “Imagem Colada #”, se a figura tiver sido inserida a partir do Clipboard. Clique nesse campo para alterar o nome da imagem, se necessário. Isto não afecta o nome do ficheiro original.
Tamanho da Imagem: utilize estes campos para atribuir dimensões rigorosas a fotografias aéreas de terrenos ou a layouts com medidas.
•Introduza um valor para o tamanho vertical da imagem inserida na unidade de medida definida.
•Introduza um valor para o tamanho vertical da imagem inserida na unidade de medida definida.
•A opção Manter Proporções permite bloquear as proporções da imagem, se necessário.
Dica: as dimensões são muitas vezes distorcidas, quando os desenhos ou imagens são recolhidos num scanner. Desmarque a opção Manter Proporções para desassociar as dimensões e ajustar a largura e a altura independentemente, se quiser certificar-se que as dimensões estão correctas. Isto é especialmente importante ao inserir plantas de implantação, levantamentos topográficos ou layouts existentes, em formato de imagem, no Archicad.
Resolução: ajuste a resolução da imagem inserida, se necessário, para especificar a qualidade de impressão:
•Indique a resolução horizontal em dpi.
•Indique a resolução vertical em dpi.
Nota: o tamanho e a resolução da imagem são interdependentes. Aumentando o tamanho, diminui a resolução, e vice versa.
Utilize a opção Repor Valores Originais para reverter os parâmetros de tamanho e resolução da imagem para os valores originais.
Inserir usando a correspondência de 1 para um 1 pixel com a resolução do ecrã: sempre que inserir uma imagem seleccionada com esta opção, um pixel da imagem seleccionada irá corresponder a um pixel do ecrã. A dimensão da imagem inserida irá depender do nível de zoom actual do ecrã.
Active a opção Transparente para visualizar os elementos sob os píxeis brancos da Imagem, de acordo com a ordem de visualização actual.
Verificar os ícones Simetria para inserir a figura invertida horizontalmente.
•Ângulo de Rotação: introduza aqui um ângulo de rotação para a Figura.
Utilize o pop-up para definir como este valor de ângulo deve ser interpretado quando o elemento é colocado:
•Relativo à Orientação (o ângulo será medido relativamente à Vista Orientada)
•Absoluto do Sistema de Coordenadas (o ângulo será medido a partir do ponto (0,0) das coordenadas do projecto).
Ver também Definir Orientação.
Clique no ícone Ponto de Inserção para definir o ponto de posicionamento da Figura.
Utilize o campo Formato de Gravação para alterar o formato em que o ficheiro é gravado com o Projecto: clique no formato desejado e clique em OK.
O controlo à direita do Formato de Gravação apresenta a Resolução da Cor da imagem.
O controlo em baixo apresenta o Tamanho da Imagem horizontal e vertical, em píxeis.
Utilize o botão Guardar Como para gravar uma cópia da imagem seleccionada, num formato diferente, como um ficheiro externo.
O campo junto ao ícone de disquete mostra o tamanho do ficheiro, em kilobytes.
