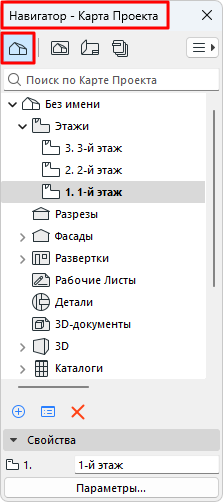

Древовидная структура проекций проекта, организованная по папкам. Значки проекций (в Навигаторе и на панели вкладок) отображаются черным цветом.
Поле поиска позволяет искать элементы по их наименованиям.
Что такое Проекция?
Проекции представляют собой определенные способы отображения разных частей проекта.
В Карте Проекта Навигатора проекции организованы по папкам (название каждой папки соответствует определенному типу проекции).
Примечание: как только вы сохранили параметры проекции, для нее создается соответствующий вид (в Карте Видов), который затем можно разместить на Макете.
Папки Карты Проекта
Эти папки представляют собой фиксированный набор типов элементов проекта; вы не можете добавлять или удалять папки в этом списке.
Этажи
Все Этажи, присутствующие в проекте.
Примечание: в Карте Проекта ID Этажа недоступен для редактирования. ID Этажа совпадает с Номером Этажа, задаваемым в диалоге Настройки Этажей.
Разрезы, Фасады, Развертки, Рабочие Листы, Детали и 3D-документы
Папки, содержащие соответствующие проекции.
См. Модельные Виды для получения информации о каждом типе проекции.
3D
Содержит 3D-проекции и любые траектории движения камеры.
•По умолчанию доступны две проекции: Общая Перспектива и Общая Аксонометрия.
•Когда вы размещаете камеры в проекте, их сгруппированные по траекториям наименования появляются в папке 3D.
См. Инструмент Камера.
Каталоги
Содержит интерактивные каталоги (Элементов, Компонентов, Покрытий), создаваемые в рамках проектной документации. Эти каталоги можно использовать для формирования заказов строительных элементов у производителей и для проверки согласованности элементов на основе наборов критериев.
Индексы Проекта
Например, индексы списков Видов, листов Макетов, списков Чертежей.
См. Индексы проекта.
Ведомости
Преднастроенные схемы ведомостей и спецификаций для Элементов, Компонентов и Зон.
Инфо
Примечания Проекта и Отчет (также доступны из меню Окно)
Для получения дополнительной информации см. Примечания и Заметки и Отчет сеанса работы.
