Каждой создаваемой в проекте зоне в диалоге Параметров Зоны присваивается Категория Зоны.
Категории Зон - это реквизиты проекта.
Категория Зоны определяет:
•цвет, используемый по умолчанию для штриховки Зоны (на всех Планах Этажей и для показа сечений Зон в проекциях Сечений или 3D-документов);
•использование объекта Паспорта Зоны. (см. Паспорта Зон)
Примечание: по Умолчанию Паспорта Зон не отображаются; вместо них используются Выноски Зон.

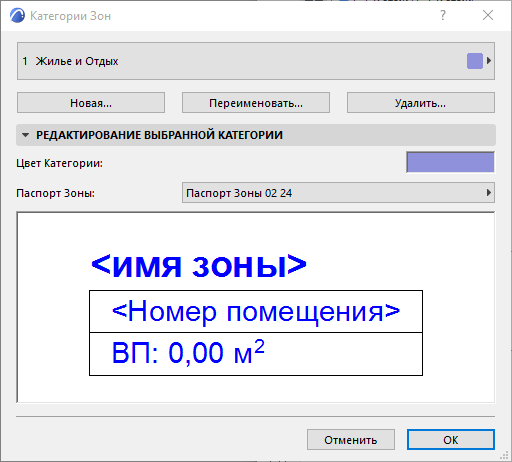

Диалоговое Окно Категории Зон
Чтобы настроить Категории Зон, воспользуйтесь командой меню Параметры > Реквизиты Элементов > Категории Зон.
Выпадающее меню, находящееся в верхней части диалога, служит для выбора одной из предварительно настроенных категорий зон. Выбрав нужную категорию, вы можете отредактировать ее параметры или воспользоваться одной из описанных ниже команд:
•Новая: создает копию выбранной Категории Зон с новым наименованием.
•Переименовать: позволяет изменить название выбранной Категории Зон.
•Удалить: удаляет выбранную Категорию Зон.
См. Удаление реквизитов.
Выпадающий список Паспортов Зон: выберите Паспорт Зоны из загруженной библиотеки.
Цвет: Настройте цвет выбранной Категории Зон. (См. Паспорта Зон)
Все изменения, относящиеся к внешнему виду выбранного Паспорта, отображаются в окне предварительного просмотра.
