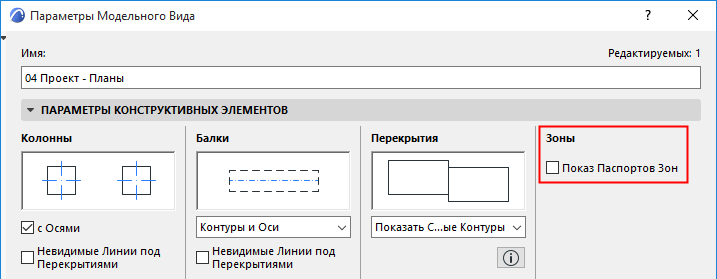

Чтобы отобразить Паспорта Зон в проекте, активируйте маркер Показа Паспортов Зон (команда меню Документ > Модельный Вид > Параметры Модельного Вида, панель Параметры Конструктивных Элементов.
Примечание: по Умолчанию Паспорта Зон не отображаются; вместо них используются Выноски Зон.
Паспорта Зон - это параметрические GDL-объекты, внешний вид которых можно настроить в соответствии с различными требованиями к оформлению проектной документации. Они находятся в библиотеке проекта.
Объект Паспорта Зоны зависит от той Категории, к которой относится Зона.
См. Категории Зон.
Паспорт Зоны содержит текстовую информацию о зоне, включая ее имя, номер, площадь и другие параметры; отображение данных Паспорта Зоны настраивается в панели Паспорт Зоны диалога Параметров Зоны.
См. Инструмент Зона.

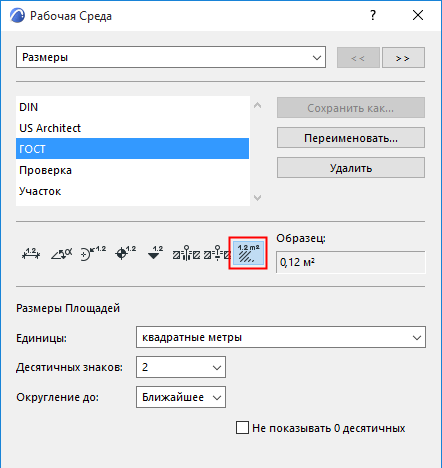

Примечание: для настройки единиц измерения площадей, применяемых в Паспортах Зон, воспользуйтесь командой меню Параметры > Рабочая Среда Проекта > Размеры (раздел единиц Измерения Площадей).
Перемещение Паспортов Зон
Паспорта Зон можно перемещать независимо от самих Зон:
1.Щелкните на одной из вершин Паспорта Зоны.
2.В локальной панели:

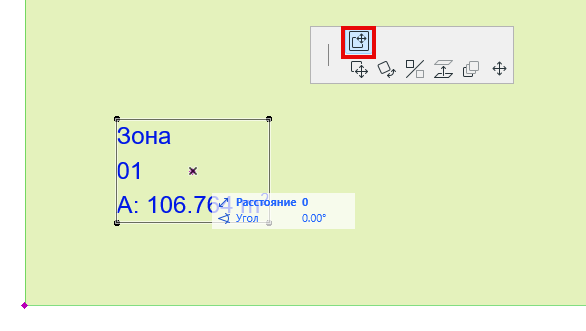

–Выберите вариант Перемещения Подэлемента, чтобы переместить паспорт зоны при любом масштабе отображения

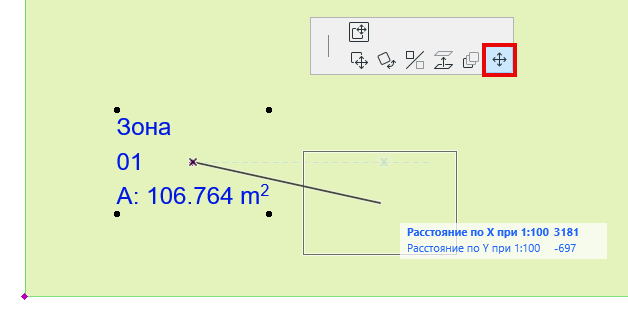

–Выберите вариант Перемещение Вершины, чтобы переместить его относительно текущего масштаба
Примечание: Это работает только в том случае, если объект Паспорта Зоны поддерживает метод текущего масштаба, и только в масштабах 1:50/1:100/1:200.
3.Переместите Паспорт Зоны.
Точка Привязки Зоны (относится только к Паспортам Зон)

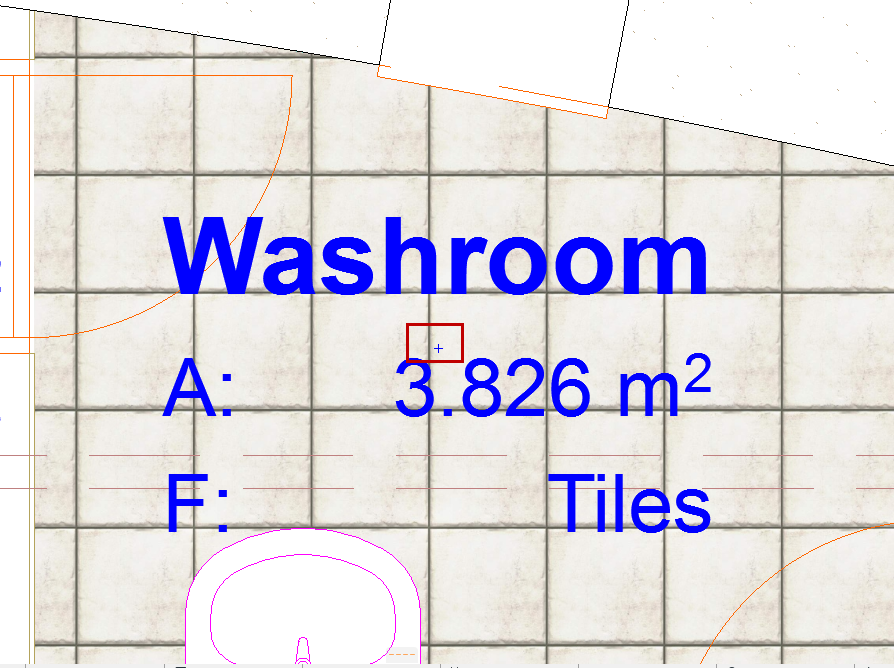

При размещении Паспорта Зоны с использованием одного из автоматических способов распознавания границ, в точке первого щелчка мышью внутри многоугольника Зоны появляется небольшой крест. Это точка привязки Зоны.
Данная точка используется в качестве отправной точки распознавания границы при выполнении последующих операций обновления.
