Добавление Критериев: Какие элементы должны быть включены в каталог?
Воспользуйтесь панелью Критериев в Параметрах Схемы, чтобы задать критерии включения Элементов/Компонентов/Покрытий в каталог.
1.Откройте диалог Параметров Схемы
2.Нажмите кнопку Добавить Критерии.
•По умолчанию эта кнопка открывает список Параметров и Свойств, доступных в проекте (список может быть отфильтрован в зависимости от ранее заданных других критериев).
•Выбор критериев является общим для нескольких функций. Для получения подробной информации см.: Настройка Критериев Элементов.

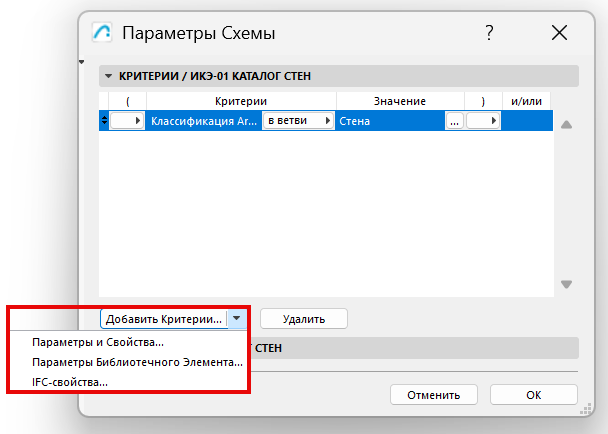

•Или воспользуйтесь выпадающим списком рядом с кнопкой Добавления Критериев, чтобы получить доступ к Параметрам Библиотечных Элементов или IFC-свойствам:
Дополнительные Критерии и Поля: Параметры Библиотечного Элемента
Настройка Критериев элементов при помощи IFC-данных
•Обратите внимание, что для создания спецификаций, включающих разные Типы Элементы, требуется объединение значений критериев с помощью условия ИЛИ.

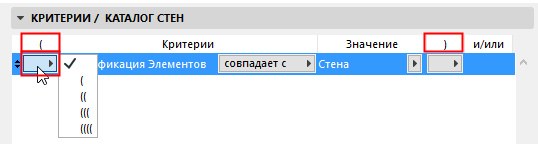

•Добавляя в соответствующие столбцы Параметров Схемы Открывающиеся и Закрывающиеся скобки, можно формировать достаточно сложные схемы с вложенными критериями.
Каждой открывающейся скобке должна соответствовать закрывающаяся. Если это правило нарушено, появляется сообщение Неправильный критерий! Сообщение выводится в нижней части панели.
Предположим, вам требуется создать спецификацию всех Стен, Перекрытий и Колонн, расположенных на заданном слое.
Чтобы отвечать этим критерием, элемент должен:
1.быть Стеной ИЛИ Перекрытием ИЛИ Колонной.
И
2.располагаться на заданном слое

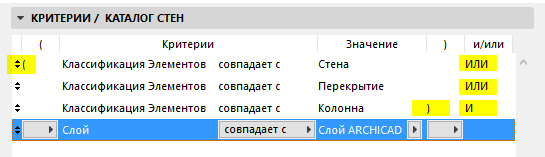

Обратите внимание на скобки, определяющие группу на приведенной ниже иллюстрации.
