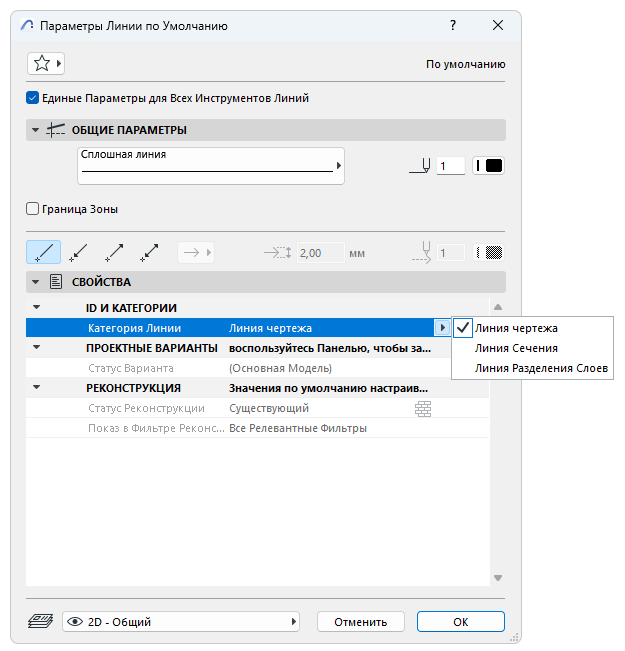

Категории линий назначаются в панели Свойств диалога Параметров Линии.
Категории линий можно использовать для точной настройки Графической Замены и экспорта параметров линий.
Три категории линий: Линии Чертежа, Линии Сечений и Линии Разделения Слоев.
По умолчанию:
•Всем линий контуров назначается категория "Линия Сечения"
•Всем линиям разделения слоев (многослойных конструкций) назначается категория "Линия Разделения Слоев"
•Все прочие линии относятся к категории "Линий Чертежа"
Категории линий могут быть полезны в следующих ситуациях:
•при декомпозировании многослойных стен на составляющие их линии и штриховки
•при черчении линий вручную в 2D-видах или сечениях
Назначьте категории этим линиям в соответствии с их функциями. Таким образом даже линии, созданные вручную, могут рассматриваться как Линии Сечения или Линии Разделения Слоев.
Настройка категорий линий может пригодиться и при сохранении файла в формате DXF/DWG: в диалоге Параметров Трансляции DXF/DWG можно выбрать Специальный Слой для экспорта Линий Разделения Слоев.
См. Специальные Слои.
