Слои (Параметры Трансляции DXF/DWG)
Это параметры диалога Параметры Трансляции DXF/DWG.
См. Параметры трансляции DXF/DWG.
Возможности закладки Методы существенны для операций сохранения.
•Слои Archicad. В файле DXF/DWG создаются слои согласно слоям, используемым в Archicad. Слои будут сохранять свои характеристики открыть/закрыть и показать/спрятать.
Примечание: Преобразование имен слоев на основе перьев недопустимо в данном случае; используются имена специальных слоев. При выборе этого варианта таблица преобразования имен слоев на основе перьев будет использоваться для замены некоторых из имен слоев.
•Не экспортировать пустые слои. Этот вариант становится доступным, если в Создать слои согласно выбрано Слои Archicad. При отметке этого маркера будут экспортироваться только те слои, которые имеют элементы.)
•Номера перьев. В этом случае элементы размещаются в общем слое согласно одного и того же цвета. Специальные метки номеров перьев имеют поле префикса и поле суффикса. Вы можете заполнить их для указания формата созданных имен слоев. Результирующее имя слоя имеет следующий формат: <Префикс>Номер-пера<Суффикс>. Например, если Префикс=’AA_’ и Суффикс=’_PEN’, то все элементы, начерченные пером 23 будут преобразованы в слой ‘AA_23_PEN’ в результирующем чертеже AutoCAD.
Примечание 1: При выборе этого варианта таблица преобразования имен слоев на основе перьев будет использоваться для замены некоторых из имен слоев.
Примечание 2: Для этого варианта не допустимы имена специальных слоев.
•Типы элементов. Приводит к размещению элементов с одинаковым типом в соответствующий слой, например, слой WALLS.
Примечание: Этот метод создания слоев не имеет таблицы преобразования.
•Слой или объявленный номер пера. Слои AutoCAD создаются на основе слоев Archicad, однако определение преобразования имен слоев на основе перьев обладает преимуществом по сравнению с преобразованием на основе слоев Archicad. При преобразовании на основе слоев Archicad специальные слои имеют преимущество по сравнению с обычными слоями.
•Слой, расширенный номером пера. Слои AutoCAD создаются на основе слоев Archicad, однако из одного слоя Archicad может быть создано несколько слоев в результирующем чертеже AutoCAD, так как в этом случае элементы, расположенные на одном слое Archicad, но имеющие различные номера перьев, располагаются на различных слоях AutoCAD. В этом случае имена слоев формируются следующим образом: <Слой-Archicad>_<Префикс>Номер-пера<Суффикс>.
Примечание 1: При выборе этого варианта будет использоваться таблица преобразования имен слоев на основе перьев для замены частей <Префикс>Номер-пера<Суффикс> имен слоев.
•Всех Слоев: сохраняются элементы, находящиеся как на отображаемых, так и на скрытых Слоях.
Только Видимых Слоев: элементы на скрытых Слоях не сохраняются.
Примечание: функция Только Видимых Слоев действует для Чертежей только в том случае, если файлы Чертежей сохраняются отдельно. Если вы сохраняете Макет в виде файла DXF/DWG, то все будут сохранены все слои Чертежей Макета (отображаемые и скрытые).

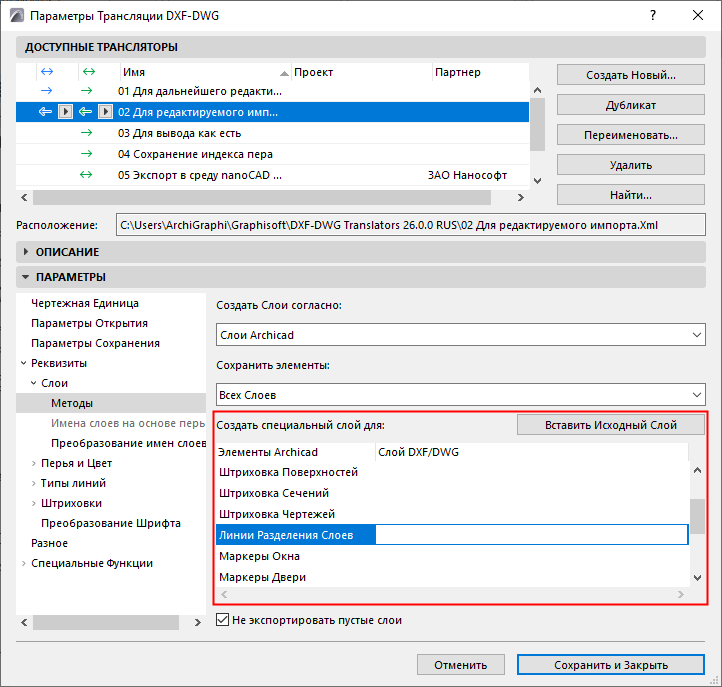

Эти поля позволяют присвоить специальные слои окнам, дверям, штриховке чертежей, штриховке поверхностей, штриховке сечений и линиям разделения слоев стен, вместо того, чтобы оставить их на слоях тех конструктивных элементов, которым они принадлежат.
См. также Категории Штриховки и Категории Линий.
•Окна. Если вы введете имя слоя в поле Окна, то все окна будут располагаться на этом слое, а не на том, на котором размещаются их родительские элементы Стен. Эти же правила применяются к дверям.
•Штриховки Чертежей помещаются на Слой, выбранный в поле "Штриховка Чертежей".
•Штриховки Поверхностей: штриховки Перекрытий, Крыш, 3D-сеток и Зон, а также относящиеся к категории "Штриховка Поверхности", помещаются на слой, выбранный в поле "Штриховка Поверхностей".
•Штриховка Сечений применяется для отображения поверхностей сечений элементов, также к ней относятся Штриховки, включенные в категорию "Штриховка Сечения". Эти штриховки помещаются на слой, выбранный в поле "Штриховка Сечений".
•Линии Разделения Слоев в сечениях конструктивных элементов, а также линии, отнесенные к категории "Линий Разделения Слоев", помещаются на слой, выбранный в поле "Линии Разделения Слоев".
•Контуры сечений конструктивных элементов и многослойных конструкций (категория "Линия Сечения") и Линии, относящиеся к категории "Линия Чертежа", остаются на тех Слоях, где они изначально находятся.
•В случае Колонн: если наружный слой отсутствует, то линии контура Колонны назначается категория "Линии Сечения". Если наружный слой присутствует, то контуру Колонны назначается категория "Линий Сечения", а линии между ядром и наружным слоем назначается категория "Линий Разделения Слоев".
•В случае Штриховок: контуру Штриховки, относящейся к категории "Штриховки Сечений", будет назначена категория "Линии Сечения". Контурам штриховки других категорий будет назначена категория "Линий Чертежа".
•Маркеры Окна
•Маркеры Двери
•Фон зон (любая видимая штриховка поверхностей зон).
•Контуры зон.
•Паспорта Зон (геометрия паспортов Зон)
•Тексты Зон (текстовое содержимое Паспортов Зон)
Указанные специальные слои будут иметь силу, даже если они отсутствуют в проекте Archicad.

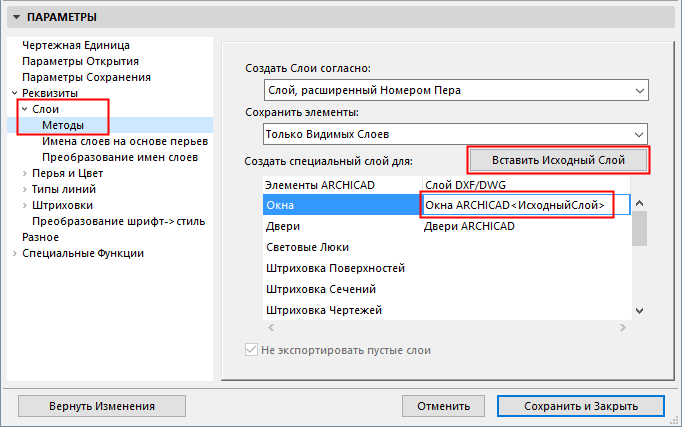

Чтобы имя специального слоя включало имя исходного слоя элемента, содержащегося в стене, нажмите кнопку Вставить исходный слой.
Пример:
Стена, содержащая окна, находится на слое: НАРУЖНЫЕ_СТЕНЫ
Если для окна Вы укажите в поле слоя DXF/DWG следующую строку: ОКНА_НА_
и затем нажмете кнопку Вставить исходный слой, то тогда в этом поле будет содержаться: ОКНА_НА_<ИсходныйСлой>
При этом результирующее имя слоя будет: ОКНА_НА_ НАРУЖНЫЕ_СТЕНЫ
Если вы сохраняете файл DXF/DWG со значением “Номерам перьев” параметра Создать слои согласно, экспортируемый файл будет содержать слои с именами PEN_<n>, где <n> является индексом пера. Здесь можно задать параметры для указания фактического наименования цвета (например, PEN_BLUE).
Преобразование перо-слой (преобразование имен слоев на основе перьев) аналогично преобразованию слой-слой. Единственное различие заключается в том, что здесь предоставляется возможность выбора стандартного пера Archicad, а не слоя. Вы можете записать только допустимый номер пера в поле пера Archicad.
Выберите специальную метку, чтобы показать статус реконструкции: Отметьте этот маркер, чтобы добавить к именам слоев метку, соответствующую статусу реконструкции. Таким образом, все элементы, расположенные на конкретном слое в Archicad, будут связаны с одним из трех слоев DWG, в зависимости от статуса реконструкции каждого элемента.
Для создания элемента таблицы преобразования слой-слой нажмите кнопку Новый и укажите слои в диалоговом окне.
Примечание: Может возникнуть проблема при конвертировании как "Внешние стены", так и "Внутренние стены", в один слой "WALLS" AutoCAD. При конвертировании слоев стен назад в Archicad таблица преобразования не сможет различить эти два типа слоев стен Archicad.
Выберите допустимый слой Archicad из всплывающего меню в диалоговом окне Преобразование слоев. Нажмите ОК для добавления элемента в таблицу.Затем назначьте соответствующий слой со стороны DXF/DWG.
Для модификации существующего элемента сделайте двойной щелчок на нем, измените его и запишите результат изменений в таблицу.
Для удаления одного или нескольких элементов выберите их и нажмите кнопку Удалить.
