Файл в формате Модуля (.mod) - это упрощенный тип файла проекта, который может быть объединен с проектом или размещен в нем в виде Связанного Модуля.
•В файле модуля можно сохранить все или только выбранные элементы и этажи проекта.
•Файл модуля .mod содержит только модель и данные Плана Этажа.
•Файл модуля .mod содержит Вложенные Объекты, но в нем отсутствует информация, относящаяся к Разрезам/Фасадам/Разверткам, Рабочим Листам/Деталям и 3D-документам.
•Файл .mod содержит только те Примечания, которые были использованы в выносках
•В файле .mod хранятся только используемые его элементами реквизиты. Поэтому файл .mod намного меньше файла .pln.
•В результате применения команды Сохранить Связь как Файл всегда создается файл в формате .mod.
Примечание: Можно также разделить проект на несколько файлов PLN (не применяя файлы Модулей). См. Сохранение Выборки в Формате PLN.
Сохранение файла в качестве файла .mod из окна Плана Этажа
Сохранение вида в качестве файла .mod из Издателя
Сохранение файла в качестве файла .mod из окна Плана Этажа
1.В окне Плана Этажа активируйте команду меню Файл > Сохранить как и выберите формат файла .mod.

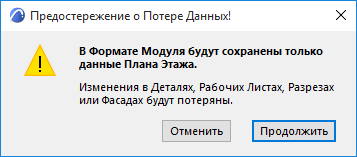

2.В результате будет отображено предупреждение о том, что файл модуля может содержать только элементы Плана Этажа.
3.Нажмите кнопку ОК для закрытия диалога и создания файла модуля.

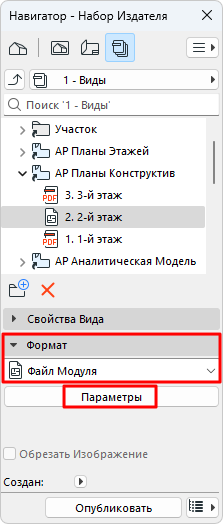

Сохранение вида в качестве файла .mod из Издателя
Доступно для видов, сохраненных в окне Плана Этажа.
Нажмите кнопку Параметров, чтобы выбрать этажи и элементы, которые хотите включить в модуль. (См. ниже.)

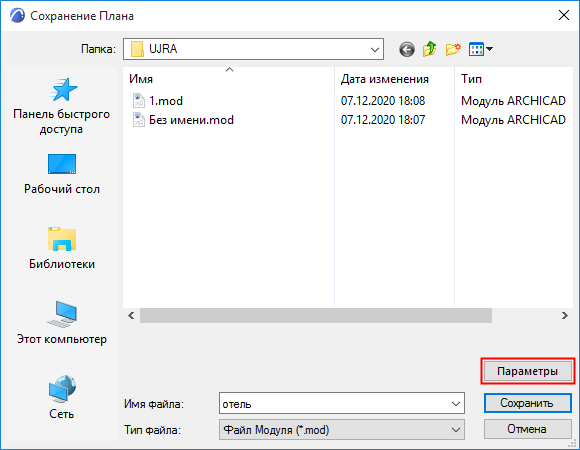

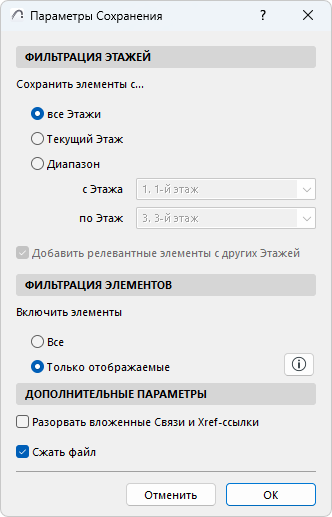

Нажмите кнопку Параметры в диалоге Сохранить Как, чтобы открыть диалог Параметров Сохранения.
•По умолчанию здесь выбран вариант Все Этажи
•Выберите Текущий Этаж или диапазон Этажей, которые требуется включить в файл модуля. Все элементы, находящиеся в диапазоне указанных этажей, будут включены в модуль.
–Добавить видимые Элементы других Этажей: При выборе вариантов Текущий Этаж или Диапазон можно сохранить в модуле элементы, отображаемые на этих этажах (в соответствии с их настройками Показа на Этажах), даже если их Собственные Этажи располагаются за пределами заданного диапазона.
Выберите сохранение всех элементов Плана Этажа или только отображаемых.
•Все элементы (скрытые и отображаемые): Сохраненный модуль будет содержать все элементы проекта, присутствующие на Плане этажа - независимо от Статуса Реконструкции или статуса Проектного Варианта.
•Только отображаемые элементы: Сохраненный модуль будет содержать только те элементы, которые
–находятся на отображаемых слоях
–отображаются согласно настройкам Неполного Показа Конструкций
–являются частью активных Проектных Вариантов
–существуют согласно их статусу Реконструкции
Разорвать вложенные Связи и Xref-ссылки
Если файл модуля содержит какие-либо вложенные Связи и/или Xref, то можно отметить этот маркер, чтобы разорвать связи с исходными файлами, если они стали недоступны или больше не используются.
См. Размещение Связи.
