Сопоставление двух сохраненных версий текущей модели

Этот способ сопоставления рекомендуется использовать в следующих случаях:

•Создание различных вариантов проектных решений и их последующее сопоставление

•Сопоставление видов на основе статуса Реконструкции

•Оценка выполнения работ: вечером можно сопоставить модель с тем, как она выглядела утром.

Пример

1.Воспользуйтесь командой меню Конструирование > Сопоставление Моделей.

2.В результате будет открыта вкладка Сопоставления Моделей.

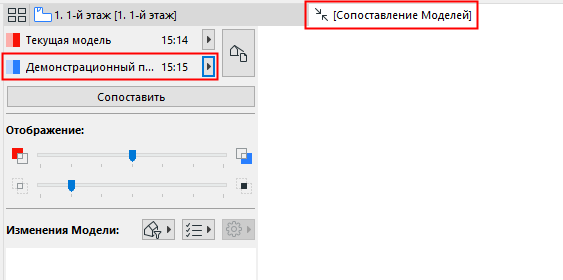

3.В панели Сопоставления Моделей нажмите кнопку Выбора Модели 1 и выберите вариант Текущая модель. Будет отображено текущее время.

4.Нажмите кнопку Выбора Модели 2 и укажите путь к ранее сохраненной версии.

5.При сопоставлении двух различных видов текущие параметры Вида могут иметь большое значение. См. Выбор Видов для Сопоставления.

6.Нажмите кнопку Сопоставить.

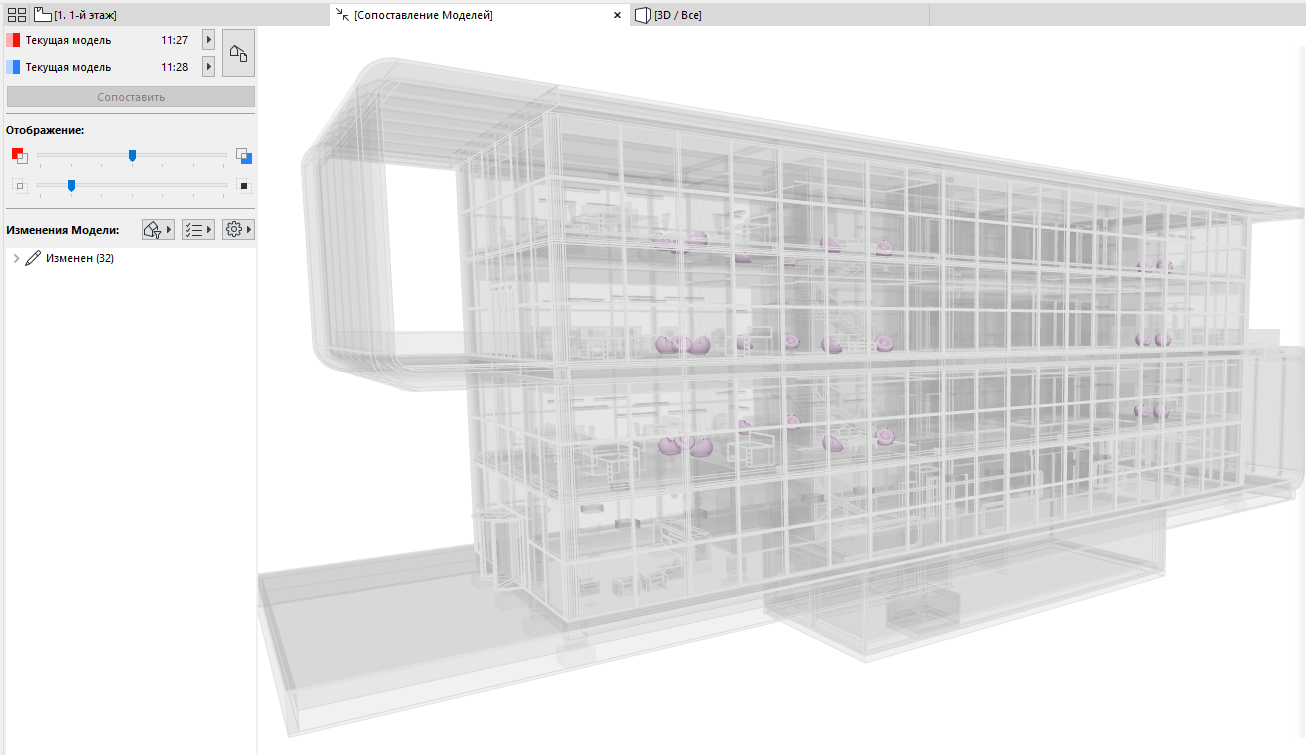

7.Проверьте результаты в окне Сопоставления Моделей.

При помощи панели Сопоставления Моделей можно просмотреть все изменения.

См. Сопоставление Моделей: Просмотр Изменений.

8.Затем, если необходимо, можно создать Задачи для измененных элементов.

См. Создание Задачи на основе Списка Изменений Сопоставляемых Моделей.
