Редактирование отдельных сегментов и узлов в Режиме Редактирования

Доступно с Archicad Collaborate

Воспользуйтесь режимом Редактирования для выбора любого отдельного сегмента или узла элемента Трассы и редактирования его параметров.

Примечание: некоторые операции редактирования можно выполнить при помощи локальной панели. см. Редактирование диаметра сегмента при помощи локальной панели

Активация Режима Редактирования

Выберите Трассу, затем выполните одно из следующих действий:

•Нажмите кнопку Редактировать, появляющуюся рядом с курсором

•Воспользуйтесь командой меню Конструирование > Активировать Режим Редактирования Системы

Использование Режима Редактирования

Выберите любой подэлемент (узел или сегмент).

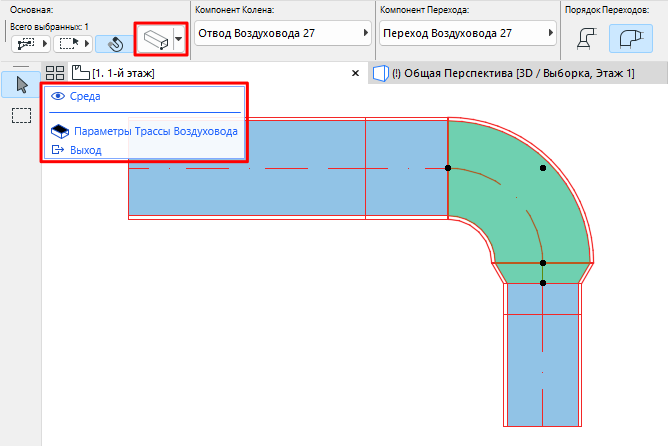

•В режиме Редактирования обычная Панель Инструментов заменяется инструментами выбора и панелью управления отображением.

•При помощи Информационного Табло можно открыть ограниченный диалог Параметров выбранного сегмента или узла.

•Переключатель Среды позволяет скрыть или отобразить все прочие элементы модели (то есть все элементы, не относящиеся к выбранной Трассе). В режиме Редактирования можно редактировать только подэлементы выбранной Трассы.

•При помощи панели управления отображением можно открыть диалог Параметров всей Трассы.

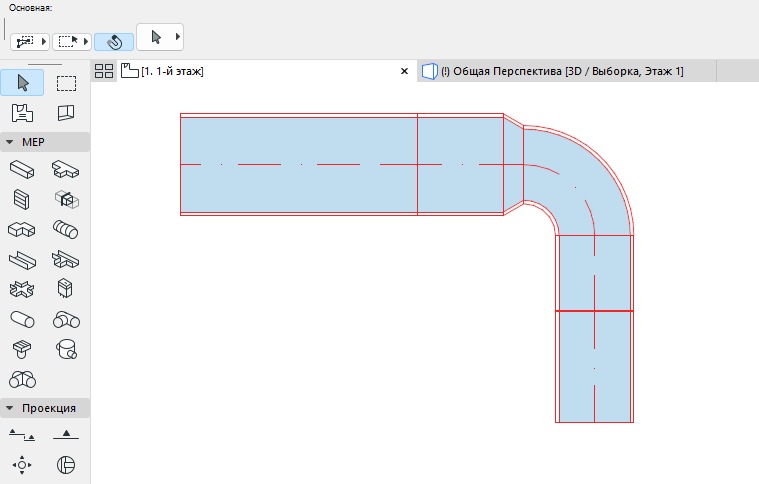

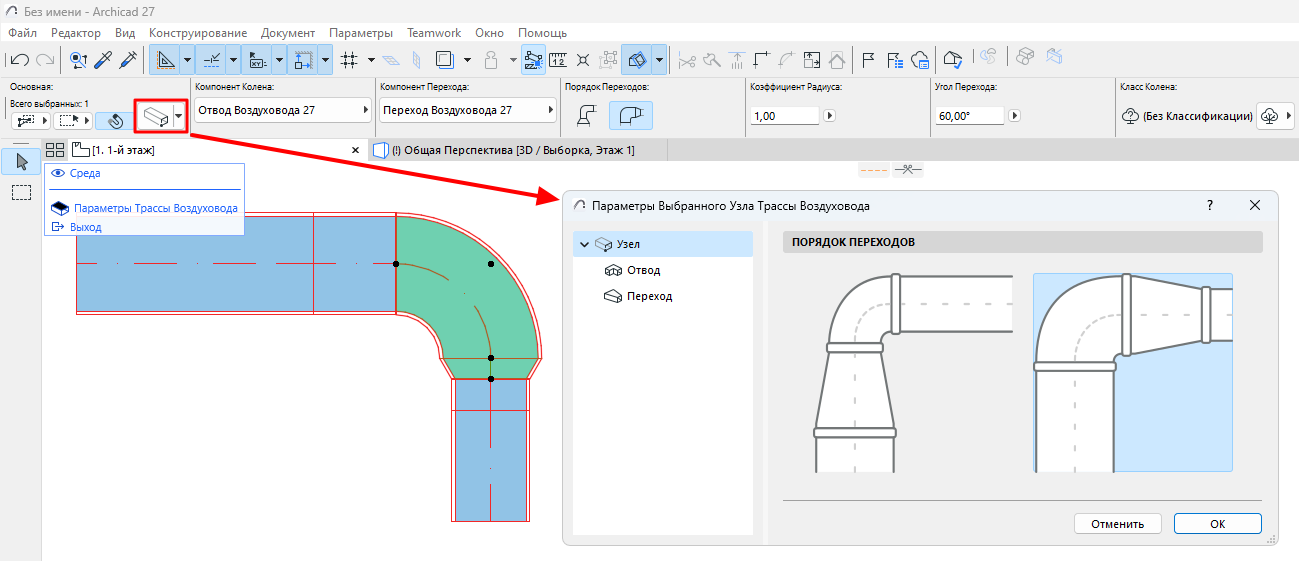

Например, изменить порядок Перехода выбранного узла:

Выход из Режима Редактирования

Выполните одно из следующих действий:

•Нажмите клавишу ESC;

•В панели управления отображением щелкните на команде Выхода из Режима Редактирования.

•Воспользуйтесь командой меню Конструирование > Активировать Режим Редактирования Системы
