Параметры Трассы - Врезка, Расположение, Изоляция

Откройте диалог Параметров Трассы по Умолчанию.

MEP-система

Выберите доступную MEP-систему. MEP-система определяет внешний вид Трассы в 2D и 3D. См. MEP-системы.

Примечание: Если вы соединяете элемент трассы с автономным MEP-объектом, то элемент трассы автоматически "наследует" MEP-систему объекта, заменяющую собой изначально заданную для этого элемента MEP-систему.

Врезка

Таблица Размеров, выбираемая в разделе Врезки, определяет стандартные размеры T-образных элементов трассы.

См. Спецификации Трассы.

Расположение

•Задайте Собственный этаж Трассы и значение смещения от этого этажа

•Задайте смещение низа элементов Трассы от выбранного уровня Привязки

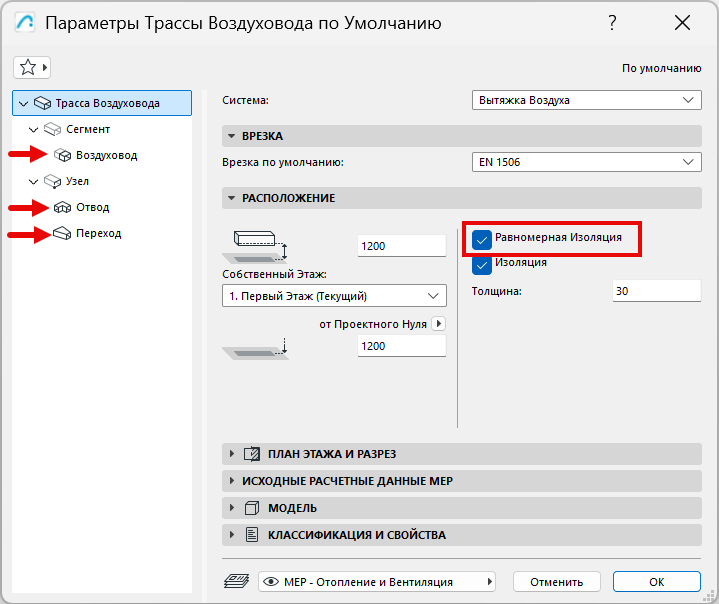

Равномерная Изоляция

Активируйте этот маркер, чтобы для всех частей трассы применялась одна и та же толщина изоляции: Воздуховод, Отвод и Переход.

При необходимости деактивируйте этот маркер, чтобы задать разные значения изоляции для каждого типа элементов трассы на соответствующих страницах диалога Параметров.

Изоляция

Отметьте этот маркер, чтобы добавить изоляционный слой снаружи элементов воздуховодов и труб. Толщина слоя изоляции определяется значением, задаваемым в расположенном ниже поле.
