Доступно с Archicad Collaborate
MEP-система - это сохраненный набор штриховок, линий и покрытий, используемых для отображения MEP-трасс и элементов MEP-библиотеки.
MEP-системы являются одним из типов реквизитов проектов Archicad.
•Для MEP-трассы: MEP-система назначается каждой MEP-трассе в верхней части диалога Параметров Трассы. См. Параметры Трассы - Врезка, Расположение, Изоляция.
–При необходимости вы можете заменить реквизиты Системы любой трассы: См. Отображение Элементов Трасс: План Этажа и Разрез, Показ в Модели.
•Для Терминалов, Аксессуаров и Оборудования: MEP-система назначается в параметрах элемента: см. MEP-совместимые Объекты
Примечание: Если вы начинаете создание элемента трассы с отдельного MEP-объекта, то для этого элемента автоматически применяется MEP-система объекта, а не Система, заданная для элемента трассы в диалоге Параметров по Умолчанию.

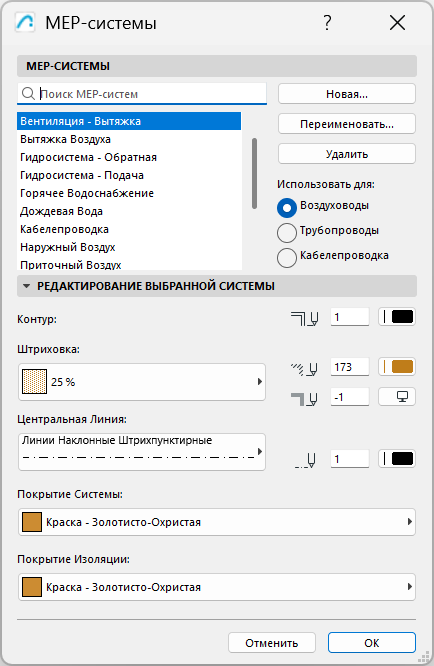

Определение и редактирование MEP-систем
Этот диалог можно открыть при помощи:
•Команды меню Конструирование > MEP-системы
•Команды меню Параметры > Реквизиты Элементов > MEP-системы
•Кнопки MEP-системы в Табло Команд Инженера MEP.
•Кнопки MEP-системы в Браузере Систем
В открывшемся диалоге можно редактировать и удалять существующие или создавать новые MEP-системы.
Использовать для (тип трассы)
Каждая MEP-система может назначаться одному из типов трасс: Воздуховодам, Трубопроводам или Кабелепроводке.
Для каждой MEP-системы выберите одну из этих категорий.
Редактирование реквизитов MEP-систем
Воспользуйтесь элементами управления этого диалога, чтобы настроить штриховку, линии и покрытия для выбранной MEP-системы.
